大光電機 LEDダウンライト DDL-5121YW の分解

注意：この記事の内容を鵜呑みにし、事故や損失を招いた場合でも当方は一切の責任は負いかねます。自己責任でお願いします。

電子機器分解シリーズです。

消費電力は5.2W、入力電圧はAC100Vです。

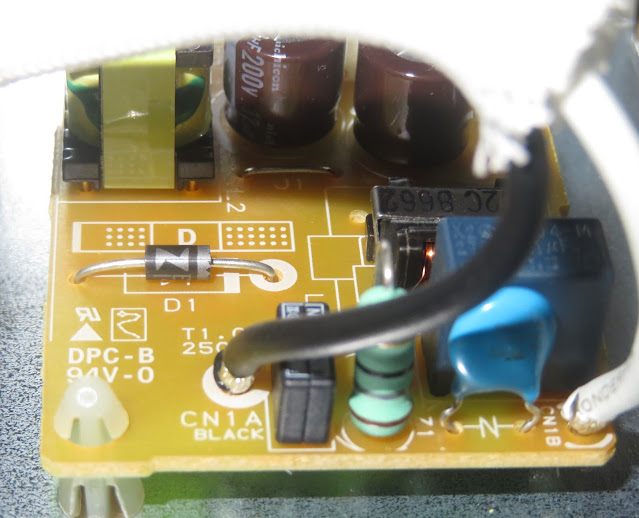

LED照明部分とドライバ基板部分が別々となっています。

電解コンデンサは日本製のものを使用しており、好感が持てます。

ただし、コンバータICがよくわからない物を使用しているので、何とも言えません。

構成はPFCなしのシンプルな降圧定電流チョッパです。

左側の電解コンデンサ(200V 12μF LD Series高リプル長寿命品)はコンバータ入力側の電源平滑用です。

右側の電解コンデンサ(200V 12μF LD Series高リプル長寿命品)はコンバータ出力側のLED電源平滑用です。

「MBCR 10K 624」 ZOWIE MBCR10K 560V 1A ダイオードブリッジ

「73YL6D42H」詳細不明

謎のパワーMOSFET付きコンバータ用コントローラです。
