秋月 お楽しみ袋 2019:キット編

秋月 お楽しみ袋 2019:キット編

↓これまでの福箱・お楽しみ袋

注意:部品特性およびデータシートなどは間違えている可能性があります。
この記事の内容を鵜呑みにし、事故や損失を招いた場合でも当方は一切の責任は負いかねます。自己責任でお願いします。

秋月 お楽しみ袋 2019

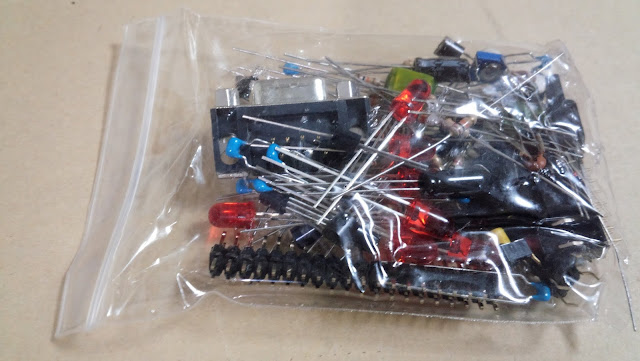

 キットのパーツの一部が袋にまとめられています。

見た感じけっこう豪華です。



左上から、

AE-3052A
AKI-H8-3052Fマイコンボードキットのメインボード部分です。1セット入っていました。
新しいタイプのボードは現在でも秋月電子で販売されています。
http://akizukidenshi.com/download/kairo/%E3%83%87%E3%83%BC%E3%82%BF/%E3%83%9E%E3%82%A4%E3%82%B3%E3%83%B3%E9%96%A2%E4%BF%82/A015_H8-3052.pdf
↑トリセツ

左上から、
専用基板 AE-3052A 1枚

ピンソケット 2x20 2個
http://akizukidenshi.com/catalog/g/gC-00085/
↑秋月電子で現在取り扱っています。

ピンソケット 2x10 1個
http://akizukidenshi.com/catalog/g/gC-00083/
↑秋月電子で現在取り扱っています。

ピンソケット 2x5 1個
http://akizukidenshi.com/catalog/g/gC-00168/
↑秋月電子で現在取り扱っています。

ピンヘッダ 2x40 2個
http://akizukidenshi.com/catalog/g/gC-00082/
↑秋月電子で現在取り扱っています。

ジャンパピン 黒色 1個
http://akizukidenshi.com/catalog/g/gP-03687/
↑秋月電子で現在取り扱っています。



AE-3048
AKI-H8-3048マイコンボードキットのメインボードとキットの一部の部品です。1セット入っていました。
書き込み用に12V電源が不要な新しいタイプのボードは現在でも秋月電子で販売されています。
http://akizukidenshi.com/download/kairo/%E3%83%87%E3%83%BC%E3%82%BF/%E3%83%9E%E3%82%A4%E3%82%B3%E3%83%B3%E9%96%A2%E4%BF%82/A014_AKI-H8-3048.pdf
↑トリセツ

左上から、

専用基板 AE-3048 1枚

ピンヘッダ 2x40 2個
http://akizukidenshi.com/catalog/g/gC-00082/
↑秋月電子で現在取り扱っています。

IC4 C78N05 1個
5Vの3端子レギュレータです。

X1 16.0000S 16MHz 水晶振動子 1個

19.6608S 19.6608MHz 水晶振動子 1個

IC2 T600D PST600 リセットIC 1個
https://www.mitsumi.co.jp/latest/Catalog/ic/common/stop/micro_pst_600.pdf
↑データシート

D1、2 ダイオード 詳細不明 2個

C1~4、8 積層セラミックコンデンサ 155 1.5μF 5個
http://akizukidenshi.com/catalog/g/gP-02803/
↑秋月電子で現在取り扱っています。

C6、79~12 積層セラミックコンデンサ 104 0.1μF 50V 6個
http://akizukidenshi.com/catalog/g/gP-00090/
↑秋月電子で現在取り扱っています。

C13、14 セラミックコンデンサ 15 15pF 2個

C5 電解コンデンサ ルビコン 100μF 25V 85℃ YKシリーズ 1個
http://www.rubycon.co.jp/catalog/j_pdfs/old/aluminum/j_yk.pdf
↑データシート

炭素被膜抵抗
R24~7 10kΩ 1/6W 5% 5個
R1 4.7kΩ 1/6W 5% 1個
R3 47Ω 1/6W 5% 1個

19.6608MHzの水晶がなぜか使われていないのにキットに含まれていました。



新居浜高専PICマイコン学習キットの部品です。1セット入っていました。
http://akizukidenshi.com/catalog/g/gK-01002/
↑秋月電子で現在取り扱っています。

左上から、
アノードコモン 2桁 赤色7セグLED A-552SRD 1個
http://akizukidenshi.com/catalog/g/gI-00884/
↑秋月電子で現在取り扱っています。

PIC16F84A-20/P 1個
プログラムメモリ:1kワード
http://akizukidenshi.com/catalog/g/gI-00097/
↑秋月電子で現在取り扱っています。

74HC139AP 1個
2回路入り2to4ラインデコーダの標準ロジックICです。
https://toshiba.semicon-storage.com/jp/product/logic/cmos-logic/detail.TC74HC139AP.html
↑データシート

TC4011BP 1個
4000シリーズ4回路入りNANDロジックICです。
http://akizukidenshi.com/catalog/g/gI-13729/
↑秋月電子で現在取り扱っています。

icソケット 18P 1個
http://akizukidenshi.com/catalog/g/gP-00008/
↑秋月電子で現在取り扱っています。

icソケット 16P 1個
http://akizukidenshi.com/catalog/g/gP-00007/
↑秋月電子で現在取り扱っています。

icソケット 14P 1個
http://akizukidenshi.com/catalog/g/gP-00006/
↑秋月電子で現在取り扱っています。

2SC1815GR 2個
有名なNPNトランジスタです。
http://akizukidenshi.com/catalog/g/gI-00881/
↑秋月電子で現在取り扱っています。

2SA1015GR 7個
有名なPNPトランジスタです。
http://akizukidenshi.com/catalog/g/gI-00882/
↑秋月電子で現在取り扱っています。

CdS 1個
0.5MΩ(テスターでの実測のため違う可能性があります。)
http://akizukidenshi.com/catalog/g/gI-05885/
↑秋月電子で現在取り扱っています。

MEC 20.000G 20MHz 水晶振動子 1個
http://akizukidenshi.com/catalog/g/gP-08673/
↑秋月電子で現在取り扱っています。

圧電スピーカー 1個
http://akizukidenshi.com/catalog/g/gP-01251/
↑秋月電子で現在取り扱っています。

電解コンデンサ
ルビコン 47μF 16V 85℃ YKシリーズ 1個
http://www.rubycon.co.jp/catalog/j_pdfs/old/aluminum/j_yk.pdf
↑データシート
日本ケミコン 10μF 16V 85℃ シリーズ不明 1個

積層セラミックコンデンサ 104 0.1μF 50V 2個
http://akizukidenshi.com/catalog/g/gP-00090/
↑秋月電子で現在取り扱っています。

セラミックコンデンサ 15 15pF 2個


3mm黄LED OSYL3133A 6個
http://akizukidenshi.com/catalog/g/gI-00564/
↑秋月電子で現在取り扱っています。

3mm緑LED 4個

3mm赤LED 5個

基板用小型3Pトグルスイッチ 1個
http://akizukidenshi.com/catalog/g/gP-00300/
↑秋月電子で現在取り扱っています。

タクトスイッチ 赤、黄、青 計3個
http://akizukidenshi.com/catalog/g/gP-03646/
↑秋月電子で現在取り扱っています。

炭素被膜抵抗
9.1MΩ 1/4W 5% 1個
30kΩ 1/4W 5% 1個
10kΩ 1/4W 5% 11個
5.1kΩ 1/4W 5% 7個
3.9kΩ 1/4W 5% 1個
330Ω 1/4W 5% 8個


何のキットの部品かわかりませんでした。分かり次第追記します。1セット入っていました。

左上から、
Dサブ9ピン メス コネクタ 1個
http://akizukidenshi.com/catalog/g/gC-00645/
↑秋月電子で現在取り扱っています。

JRC NJM7805A 5V 1A 3端子レギュレータ 1個
http://akizukidenshi.com/catalog/g/gI-08678/
↑秋月電子で現在取り扱っています。

2SC1213 NPNトランジスタ VCE:35V Ic:500mA 1個
http://www.suzushoweb.com/pdf_file/2800000000046.pdf
↑データシート

WL02 WL02ML 200V 1A ブリッジダイオード 1個

ダイオード 1SS270A-E 1個
60V 150mA 250mW
http://akizukidenshi.com/catalog/g/gI-06191/
↑秋月電子で現在取り扱っています。

MEC 19.669AH0D 19.669MHz 水晶振動子 1個

MEC 40000 40kHz 水晶振動子 2個
http://akizukidenshi.com/catalog/g/gP-00596/
↑秋月電子で現在取り扱っています。

半固定抵抗 103 10kΩ 1個
http://akizukidenshi.com/catalog/g/gP-06063/
↑秋月電子で現在取り扱っています。


電解コンデンサ TOCON 10μF 50V 105℃ シリーズ不明 3個
聞き覚えないメーカーです。このサイズにしては高スペックな感じだけど実際はどうなんだろう…

フィルムコンデンサ TK 104J 0.1μF 1個

セラミックコンデンサ
  103 0.01μF 1個
  22 22pF 2個

積層セラミックコンデンサ 104 0.1μF 50V 10個
http://akizukidenshi.com/catalog/g/gP-00090/
↑秋月電子で現在取り扱っています。

ピンソケット 2x7 1個
http://akizukidenshi.com/catalog/g/gC-00169/
↑秋月電子で現在取り扱っています。

ピンヘッダ 2x20 1個
http://akizukidenshi.com/catalog/g/gC-00080/
↑秋月電子で現在取り扱っています。

2.1mm 標準 DCジャック 1個
http://akizukidenshi.com/catalog/g/gC-00077/
↑秋月電子で現在取り扱っています。


タクトスイッチ 黒:4個、赤、黄 計6個
http://akizukidenshi.com/catalog/g/gP-03647/
↑秋月電子で現在取り扱っています。

5mm赤LED 7個

5mm緑LED 1個

炭素被膜抵抗
1MΩ 1/4W 5% 1個
100kΩ 1/4W 5% 1個
10kΩ 1/4W 5% 11個
1kΩ 1/4W 5% 14個


何のキットの部品かわかりませんでした。分かり次第追記します。1セット入っていました。

左上から、
Dサブ 9P メス 1個

Dサブ 25P メス 1個

MB74LS244 1個
2回路入り4bit3ステートバッファICです。

LM340T5 7805 2個
5V 1A 3端子レギュレータ
http://akizukidenshi.com/catalog/g/gI-13653/
 ↑秋月電子で現在取り扱っています。

2SC1815Y 2個
有名なNPNトランジスタです。
http://akizukidenshi.com/catalog/g/gI-04268/
↑秋月電子で現在取り扱っています。

2SA1015Y 1個
有名なPNPトランジスタです。
http://akizukidenshi.com/catalog/g/gI-02612/
↑秋月電子で現在取り扱っています。

ダイオード 詳細不明 1個


電池スナップ 1個

電解コンデンサ
ルビコン 47μF 61V 85℃ YKシリーズ 1個
ルビコン 22μF 16V 85℃ YKシリーズ 1個
http://www.rubycon.co.jp/catalog/j_pdfs/old/aluminum/j_yk.pdf
↑データシート
日本ケミコン 10μF 16V 85℃ シリーズ不明 1個

積層セラミックコンデンサ 104 0.1μF 50V 1個
http://akizukidenshi.com/catalog/g/gP-00090/
↑秋月電子で現在取り扱っています。

炭素被膜抵抗
2kΩ 1/6W 5% 4個
740Ω 1/6W 5% 1個


AKI-PICベーシック開発セットの部品です。 1セット入っていました。
去年もこのキットの部品が入っていたのでこの項目はコピペしています。
http://akizukidenshi.com/download/kairo/%E3%83%87%E3%83%BC%E3%82%BF/%E3%83%9E%E3%82%A4%E3%82%B3%E3%83%B3%E9%96%A2%E4%BF%82/A043_PIC-BASIC%E9%96%8B%E7%99%BA.pdf
↑トリセツ

左上から、
Dサブ9ピン メス コネクタ 1個
http://akizukidenshi.com/catalog/g/gC-00645/
↑秋月電子で現在取り扱っています。

ロープロファイルピンソケット 2x14 1個
http://akizukidenshi.com/catalog/g/gC-01504/
↑秋月電子で現在取り扱っています。

ロープロファイルピンソケット 1x14 1個
http://akizukidenshi.com/catalog/g/gC-00173/
↑秋月電子で現在取り扱っています。

ロープロファイルピンヘッダ 2x20 1個
下の1x20の2列版です。

ロープロファイルピンヘッダ 1x20 1個
http://akizukidenshi.com/catalog/g/gC-07142/
↑秋月電子で現在取り扱っています。

丸型プラ足 5個
http://akizukidenshi.com/catalog/g/gP-00298/
↑秋月電子で現在取り扱っています。

タクトスイッチ 各色 計5個
http://akizukidenshi.com/catalog/g/gP-03646/
↑秋月電子で現在取り扱っています。

赤色LED 詳細不明 8個
パッケージが昔のLED特有の赤色です。

AT24C1024 1個
ATMEL社製のI2c通信1MbitEEPROMです。
http://ww1.microchip.com/downloads/en/devicedoc/doc1471.pdf
↑データシート
マイコン等でちょっと大きめのデータを保存したい時にすごく便利です。

ICソケット 8P 1個

電解コンデンサ 日本ケミコン 33μF 16V 85℃ SMGシリーズ
http://www.chemi-con.co.jp/catalog/pdf/al-j/al-sepa-j/004-lead/al-smg-j-2018.pdf
↑データシート

炭素被膜抵抗
  4.7kΩ 1/8W 3個
  470Ω 1/8W 1個

半固定抵抗 102 1kΩ 1個
http://akizukidenshi.com/catalog/g/gP-06060/
↑秋月電子で現在取り扱っています。

ジャンパピン 各色 4個
http://akizukidenshi.com/catalog/g/gP-03687/
↑秋月電子で現在取り扱っています。

2.1mm 標準 DCジャック 1個
http://akizukidenshi.com/catalog/g/gC-00077/
↑秋月電子で現在取り扱っています。



何のキットの部品かわかりませんでした。分かり次第追記します。4セット入っていました。

放熱用絶縁マイカ板 1枚

AC10D P69 AC10DGM 1個
400V 10A のトライアックです。
https://www.renesas.com/jp/ja/doc/DocumentServer/018/SC-7546.pdf
↑データシート

ネジセット 1組

ダイアック N413 1個
ブレークオーバー電圧34~40V
http://akizukidenshi.com/download/ds/nec/N413_J_ae.pdf
↑データシート(過去に秋月電子で販売されていたと思われます)


DTMFジェネレータキットの部品です。1セット入っていました。
LC7366Nを使用してDTMF音を発生させることができます。

タクトスイッチ 赤:10個、黄、青 計12個
http://akizukidenshi.com/catalog/g/gP-03646/
↑秋月電子で現在取り扱っています。

icソケット 16P 1個
http://akizukidenshi.com/catalog/g/gP-00007/
↑秋月電子で現在取り扱っています。

LC7366 LC7366N 1個
DTMFジェネレータICです。タクトスイッチをマトリクス状に付けるだけで簡単に音を出すことが出来ます。
http://akizukidenshi.com/catalog/g/gI-12455/
↑秋月電子で現在取り扱っています。

MEC 3.579AV9B 3.579MHz 水晶振動子 1個


何のキットの部品かわかりませんでした。分かり次第追記します。1セット入っていました。

icソケット 8P 1個

MAX662A 1個
12V出力のチャージポンプICです。30mA取れます。
https://datasheets.maximintegrated.com/jp/ds/MAX662A_jp.pdf
↑データシート


何のキットの部品かわかりませんでした。分かり次第追記します。2セット入っていました。

ピンソケット 2x10 1個
http://akizukidenshi.com/catalog/g/gC-00083/
↑秋月電子で現在取り扱っています。

ピンヘッダ 2x10 2個
http://akizukidenshi.com/catalog/g/gC-00078/
↑秋月電子で現在取り扱っています。

炭素被膜抵抗 51Ω 1/6W 5% 3個


何のキットの部品かわかりませんでした。分かり次第追記します。1セット入っていました。

ピンソケット 2x13 1個
http://akizukidenshi.com/catalog/g/gC-00084/
↑秋月電子で現在取り扱っています。

ピンソケット 2x10 1個
http://akizukidenshi.com/catalog/g/gC-00083/
↑秋月電子で現在取り扱っています。

ピンヘッダ 2x10 2個
http://akizukidenshi.com/catalog/g/gC-00078/
↑秋月電子で現在取り扱っています。


コンデンサ編で載せるつもりでしたがミスしてしまいました。すみません。
積層セラミックコンデンサ 15J 15pF 50V 4個
http://akizukidenshi.com/catalog/g/gP-00090/
↑秋月電子で現在取り扱っています。


2019年のお楽しみ袋のキットの部品は種類が多く、とてもいい感じです。
マイコンボードが2種類も入っていたのはすごく嬉しいです。

次はLED編です。
秋月 お楽しみ袋 2019:LED編
もう少しお待ちください。
