2023年1月7日土曜日

秋月 福箱 2023

 2023年版秋月電子福箱

↓これまでの福箱

秋月電子名物の福箱(10000円)を開封していきます。
2020は10000円、5000円、3000円の福箱といくつか種類があったのですが去年からは5000円の福箱一択でした。


今回は内容物を調べていきます。既製品やキットなどは組み立てし、レビューします。 秋月電子で販売している部品についてはリンクを貼っときます。

現在秋月電子で販売されているかについては確認ミスがあると思うのであらかじめご了承ください。


それではいざ開封！！








大きい計測機器が一つあり、小物が数個あります。

それでは個別に見ていきます。

まずは計測器です。

OWON Digital Multimeters XDM3041
そこそこ良さそうなデジタルマルチメータです。

残念ながら電源が入りませんでした。

原因を探るためにXDM3041を分解します。



中身は全然詰まっていなく、FPGAが乗った大きいボードが1枚ある程度です。


調査した結果、製造不良品だということが分かりました。
間違えた配線

トランスのコネクタの結線順が一部間違っており、電圧セレクトスイッチでAC200Vでは正常に使用できるものの、AC100Vではトランスが通電されない回路となっていました。
恐らくですが、製造時のチェックとしてAC200Vのみを使用したためだと思われます。
さすが中華クォリティです。

正しい配線

4端子コネクタの「茶赤黒青」から「赤茶黒青」へ正しい結線に修正します。
ちなみに、正常固体の配線の状態が分からないため、この情報が参考になるかどうかわかりません。
もし、マネして修理してみたい場合、結線後のチェックを必ず行ってください。
電源プラグ間のインダクタンスを測り、電圧セレクトスイッチがAC200Vの場合は約3.6H、AC100Vの場合には約0.9Hとなっていれば正常です。

製造不良品の場合は、電圧セレクトスイッチがAC200Vの時約3.6H、AC100Vの時開放となっています。
もし、このインダクタンスより大幅に低い場合、大電流が流れるため絶対に通電しないでください。



修理することにより無事正常使用する事ができました。




次はお楽しみ袋です。





毎年1個か2個入っているようです。
今年は小さいサイズのが1つ入っていました。

毎年秋月電子で販売されているお楽しみ袋と中身は似た感じなので、詳しい内容物の確認は省略します。



クイックジャックソリューション OM13069





どうやらスマホのイヤホンジャック端子にこの基板を接続してセンサ等を接続できるようにするためのデバイスのようです。
スマホ用アプリの公開停止のため使い道は無さそうです。

↑過去に秋月電子で販売されていたようです。



ACアダプター LTE10UW-S2-BSA1 12V 1A 12W

なぜか箱と中身が違います。
↑現在秋月電子で販売されています。



デジタルパネルメータ PM1028B
4桁の電圧計です。




ポケット・デジタルマルチメータ TKPH6A
精度は怪しいですがLCRメータとしても使えそうです。
リードの線が細く少し不安です。
↑現在秋月電子で販売されています。



アナログ・超高感度電流計 SD-670 50μA
↑現在秋月電子で販売されています。

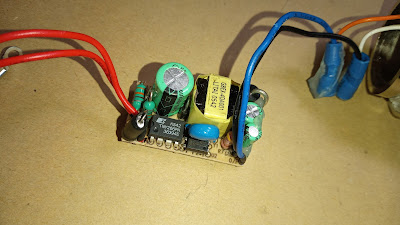

次世代LED照明 Mass'y E-26 LED LAMP ウォームホワイト 6W

絶縁型コンバータ(SW04-040A)となっています。
電解コンデンサは怪しい海外製(Leioa RGA 105℃)を使っているようです。

怪しいコンデンサを交換すれば通常使用して問題なさそうです。

LED照明の黎明期に作られたものでしょうか？
↑過去に秋月電子で販売されていたようです。


LCDオシロスコープキット DSO062 06204KPL



付属の中華製の電解コンデンサは使用せず日本製のものを使用しました。



撮影用に開封したキットのようです。
オシロスコープとして実用的ではないのでLCDの再利用用となりそうです。
↑過去に秋月電子で販売されていたようです。



訳ありヘッドセット ボリューム付 HM-19V
100円ショップで売っていそうなヘッドセットです。耳当てスポンジがボロボロで使えそうにありません。
ジャックケーブルは何かに使えそうですかね。




以上が内容物のすべてです。

今年の福箱はデジタルマルチメータがメインで、その他はあまりめぼしいものはありませんでした。
3年前の2020年の福箱は個人的に当たりでしたので、やはり当たり外れの差がそこそこあるのでしょうか？
