2024年1月7日日曜日

秋月 福箱 2024

2024年版秋月電子福箱

↓これまでの福箱

秋月電子名物の福箱(10000円)を開封していきます。
今年も去年に引き続き10000円の福箱一択でした。


今回は内容物を調べていきます。既製品やキットなどは組み立てし、レビューします。 秋月電子で販売している部品についてはリンクを貼っときます。

現在秋月電子で販売されているかについては確認ミスがあると思うのであらかじめご了承ください。


それではいざ開封！！

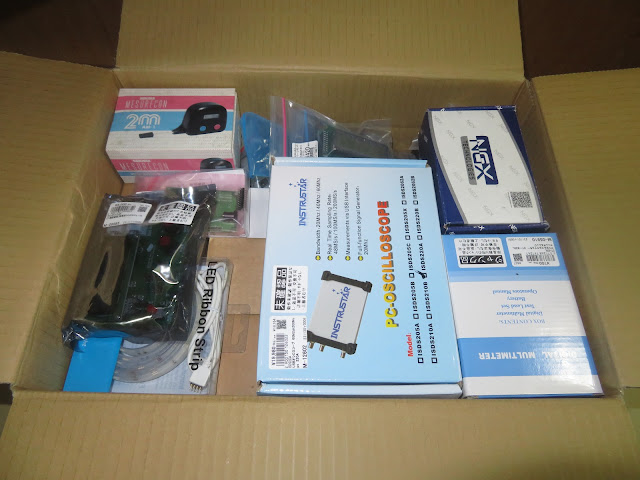

大きさが似たような箱がいくつかあります。

それでは個別に見ていきます。

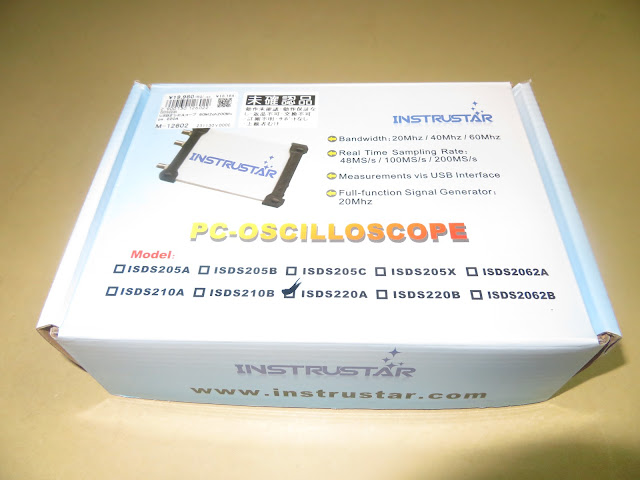

・オシロスコープ
INSTRUSTAR ISDS220A
USBオシロスコープ 8bit 60MHz 2ch 200Msps

↑過去に秋月電子で販売されていたようです。

格安USBオシロです。

プローブが2本付いてきています。


分解して中身を見てみます。


FPGAはALTERAのCycloneⅡが入っていました。
ALTERA CycloneⅡ EP2C5Q208CBN


ADコンバータはANALOG DEVICESのAD9288 (8bit 100MPS)が使われています。





Pico Technology PicoScope3204 (PP261)
USBオシロスコープ 8bit 2ch 50Msps

↑過去に秋月電子で販売されていたようです。

プローブが2本付いてきています。

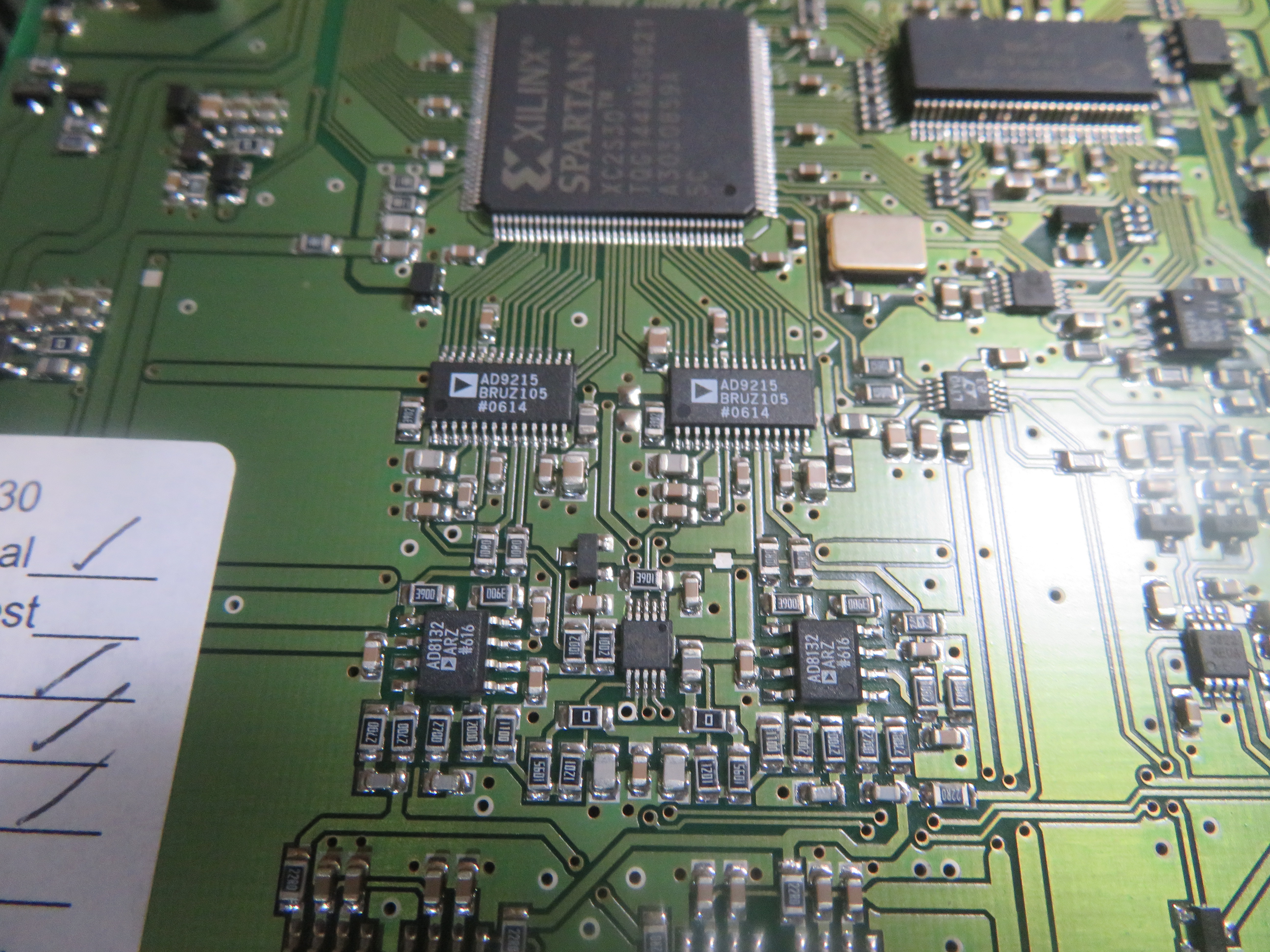

FPGAはXILINXのSPARTANⅡ入っていました。
FPGA XILINX XC2S30



ADコンバータはANALOG DEVICESのAD9215 (10bit 100MSPS)が使われています。




・USBデーターロガー
Pico Technology USB-ADC-11/12+TB
USBデータロガー 2ch 10ks /1ch 20ks

↑過去に秋月電子で販売されていたようです。




中身はとてもシンプルです。

CYPRESS CY7C64613 USBコントローラ付きマイコン





・パラレル接続計測アダプター
Pico Technology Dr.DAQ
USBデータロガー 2ch 10ks /1ch 20ks

↑過去に秋月電子で販売されていたようです。




ADコンバータはTIのTLC1543 (10bit 38kSPS)が使われています。


・高解像度カラー220倍ズームカメラ(NTCS / S端子)
Mintron MTV-64G5DHN(232)
高解像度カラー220倍ズームカメラ

https://web.archive.org/web/20160625205816/http://akizukidenshi.com/catalog/g/gM-01733/
↑過去に秋月電子で販売されていたようです。








・デジタルテスタ
詳細不明 DIGITAL INSULATION RESISTANCE TESTER & MULTIMETER  BM3538

デジタル絶縁抵抗計・マルチメータです。
↑過去に秋月電子で販売されていたようです。




配線が細く、少し心もとないです。はんだ付けも雑そうです。そのまま使うのは危険なので、修正した方が良いですね。





・USB電圧・電流ロガー
Lascar EL-USB-ACT
USB電圧・電流ロガー -1000mV~+1000mV

https://web.archive.org/web/20231012043201/https://akizukidenshi.com/catalog/g/gM-12913/
↑過去に秋月電子で販売されていたようです。

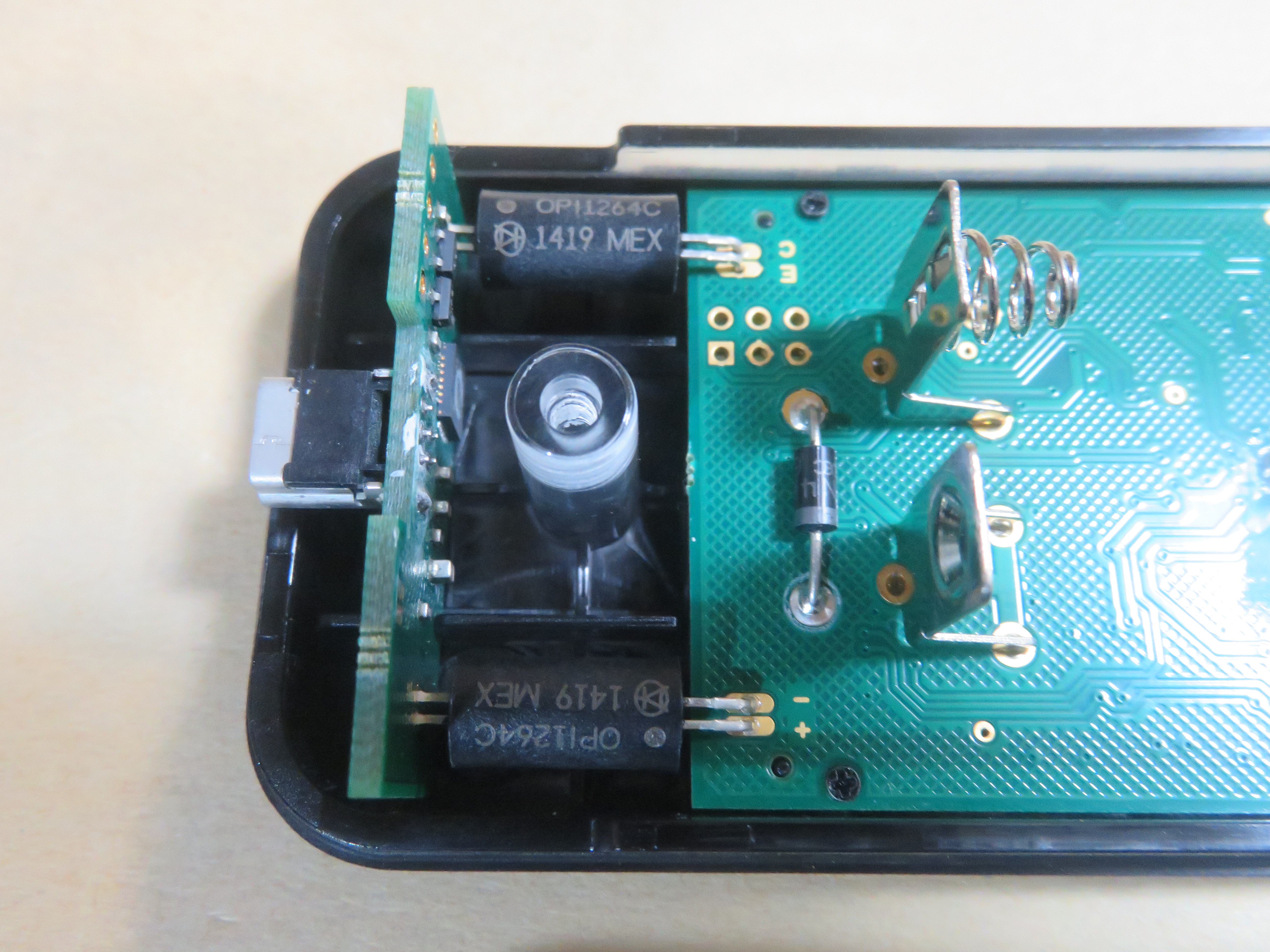

PC間との絶縁がしっかりされているようです。
これなら常時接続仕様でも問題なさそうです。
ただ、PCからロガーへ給電できないので、長期使用には不向きだと思います。







・USB温度・湿度ロガー
Lascar EL-21CFR-2-LCD+
USB温度・湿度ロガー -35℃～80℃

https://web.archive.org/web/20220908014056/https://akizukidenshi.com/catalog/g/gM-12915
↑過去に秋月電子で販売されていたようです。

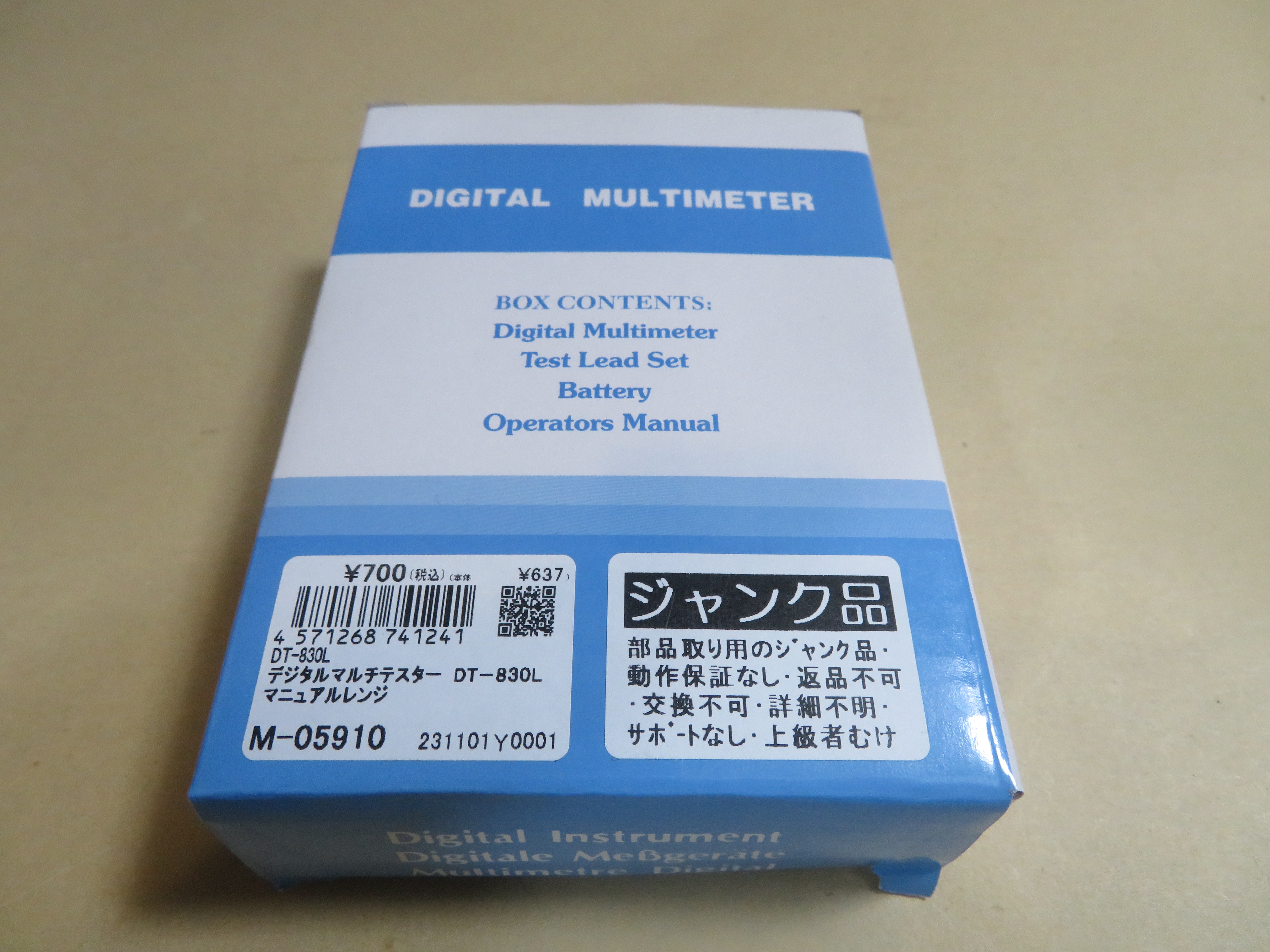

・デジタルマルチテスタ
Zhangzhou WeiHua DT-830L
デジタルマルチテスタ

https://web.archive.org/web/20160728233210/http://akizukidenshi.com/catalog/g/gM-05910
↑過去に秋月電子で販売されていたようです。

いつもの格安テスタです。



・USB JTAGデバッガ
NGX ARM USB JTAG
USB JTAGデバッガです。

https://web.archive.org/web/20160728233210/http://akizukidenshi.com/catalog/g/gM-05910
↑過去に秋月電子で販売されていたようです。



FT2232が乗っています。


・低周波DDSモジュール
SainSmart SKU-20-010-505
低周波DDSモジュール 1Hz~65534Hz






・Linino ONE用USB・LAN拡張ボード
dog hunter dogRJ45 dogUSB

https://web.archive.org/web/20210909151846/https://akizukidenshi.com/catalog/g/gM-08903/
↑過去に秋月電子で販売されていたようです。

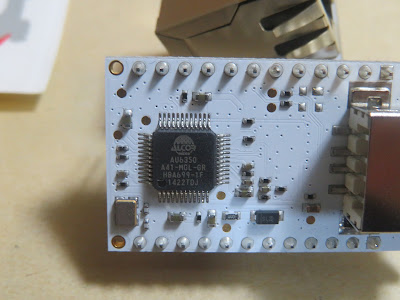

AU6350 USBホストコントローラが乗っています。






・グラフィックLCD

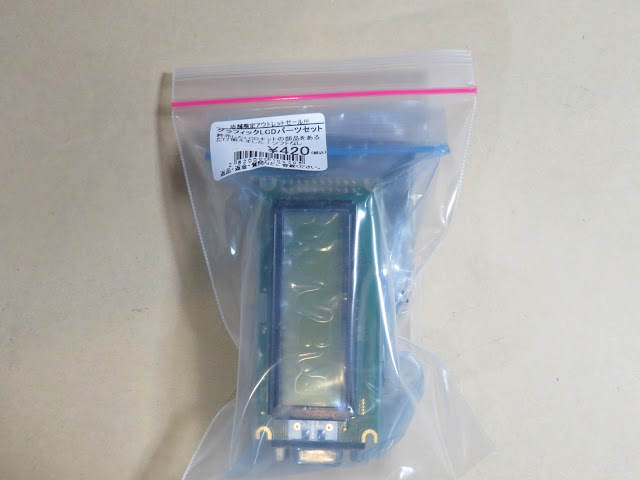

グラフィックLCD組み込みキット AE-GraphicLCD-M

↑過去に秋月電子で販売されていたようです。

122x32ドットのLCD SG12232Cが付いています。
マイコンもセットになっているので、すぐに使うことができそうです。



・Bluetooth接続IOポート・ボード
ネオテックジャパン Smart Connect Board MkⅡ

↑過去に秋月電子で販売されていたようです。


↑Android用の制御アプリがダウンロードできるようです。



BluetoothモジュールはmicrochipのRN-42が使われています。




・メジャー
アダム商会 積水樹脂 メジャコン AM-1
デジタル表示器付きメジャーです。
デジタル表示部は5mm刻みで変化します。




・LEDテープ
フルカラーLEDテープです。
コントローラが付いていません。





・SSOP28マイコン書き込みソケット、電解コンデンサ
左:
PICプログラマ書き込みアダプタ SSOP(20/28ピン) AE-OTS-28(34)-0.65-01
↑過去に秋月電子で販売されていたようです。

買うと地味に高いのでうれしいですね。

右:
日本ケミコン LXGシリーズ 400V 390μF 105℃
PFCとか作る時使えそうです。



・お楽しみ袋
秋月電子名物のお楽しみ袋です。

中身については、後日別の袋について記事を書きたいと思います。




以上が内容物のすべてです。
18点(お楽しみ袋を除く)入っていました。USBオシロが2つも入っているので、今回の箱はわりと当たりな方だと思います。
