2024年4月28日日曜日

秋月 八潮店 お楽しみ袋 2024:半導体編

  秋月 お楽しみ袋 2024:半導体編


↓これまでの福箱・お楽しみ袋

注意：部品特性およびデータシートなどは間違えている可能性があります。
この記事の内容を鵜呑みにし、事故や損失を招いた場合でも当方は一切の責任は負いかねます。自己責任でお願いします。

今回の袋はICがそこそこ入っています。LEDは種類が少なめです。

秋月 八潮店 お楽しみ袋 2024の半導体編です。






・IC系

1段目左上から、
加賀電子 TAXAN KS-3181 詳細不明 ゲートアレイ 2個
TAXANの謎ICです。
過去に使い方を調べてみたことがあるので、気になる方は↓の記事を見てください


microchip PICマイコン PIC16F76-I/SP 2個
FLASH:8kワード、RAM:368バイト
↑過去に秋月電子で販売されていたようです。


三洋 LA1837 AM・FMラジオ用復調IC 1個


AMD PALCE16V8Q-25PC/4 PIQUET 4個
PLDの一種で、ちょっとしたロジック回路を作ることができます。
PALCEはPALとは違い、再書き込みすることができるようです。
「PIQUET」と後からマーキングされているので何かしらの回路が書き込まれていると思います。


東芝 TD62783APG  50V -500mA 8chDMOSトランジスタアレイ 1個
↑現在秋月電子で販売されています。

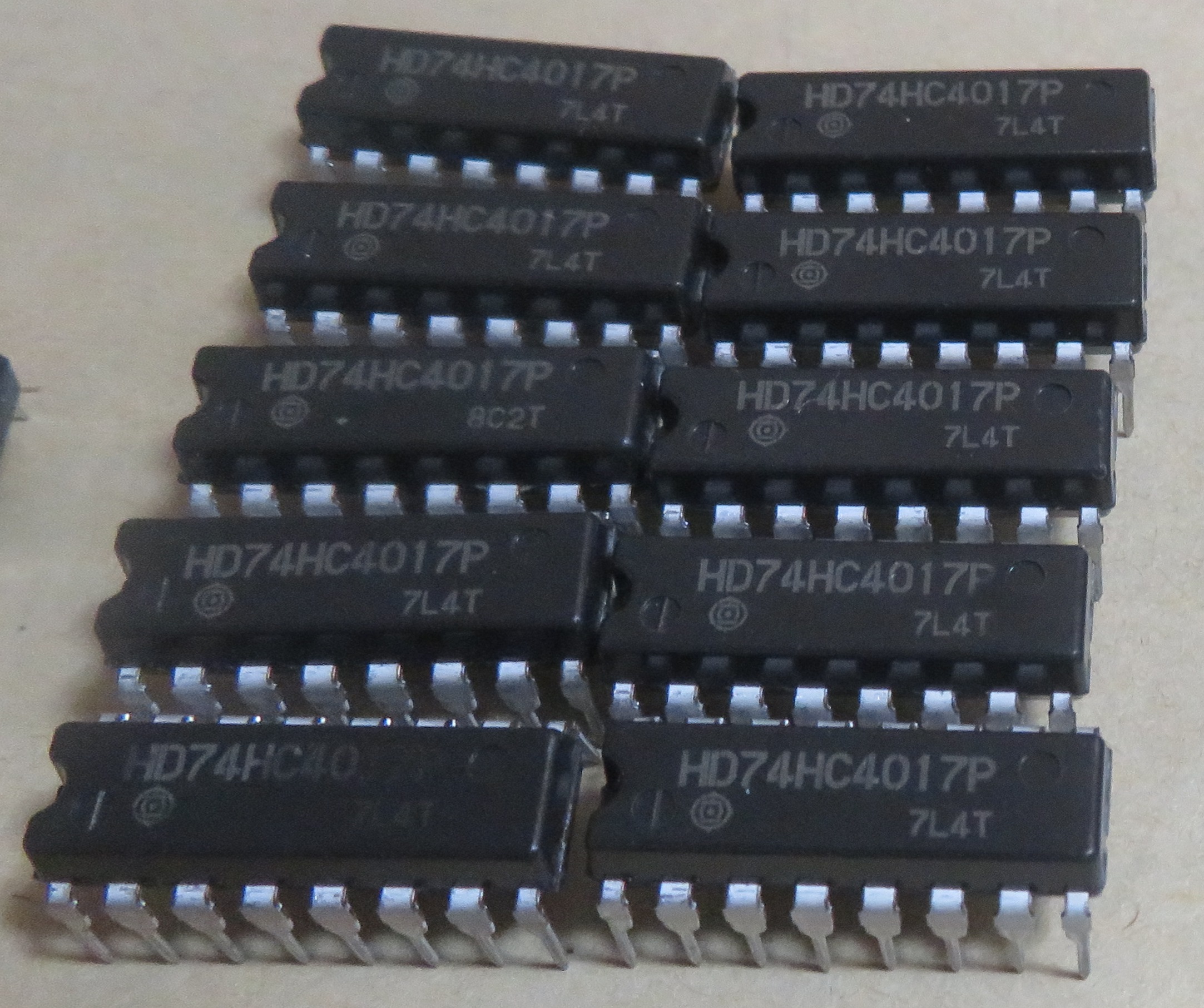

日立 HD74HC4017P 74HC4000シリーズ 10進ジョンソンカウンタ 10個


日立 HD74HC4066P 74HC4000シリーズ 4ch CMOSアナログスイッチ 5個


ST M74HCU04B1 M74HCU04B1R 74シリーズ 6回路入りアンバッファインバータ 2個


東芝 TC4011BP 4000シリーズ 4回路入りNAND 1個
↑現在秋月電子で販売されています。



2段目左上から、
東芝 VHC08 74VHC08F 74シリーズ 4回路入りAND 4個


TI 74LS390 SN74LS390 74シリーズ 2回路入り非同期10進カウンタ 2個


TI 74LV138A SN74LV138A 74シリーズ 3bitデコーダ 1個
チップセレクト用によく使うICです。


TI 74LV07A SN74LV07A 74シリーズ 6回路入りオープンドレイン出力バッファ 1個


Silvan Chip SC2260 UHF帯リモコン送信用IC 9個
SC2272-T4とペアで使用するようです。
PT2260のコンパチ品のようで、データシートはPT2260の方が詳しく書かれています。


東芝 VHC165 74VHC165FT 74シリーズ 8bitパラレル入力シリアル出力シフトレジスタ 5個


Analog Devices AD8009 1回路入り電流帰還オペアンプ 10個
スルーレート:5500V/μs


2070CS EL2070CS 1回路入り電流帰還オペアンプ 14個
スルーレート:700V/μs


MAXIM MAX652 ステップダウンDC-DCコンバータコントローラ 7個


MAXIM ICL7665 マイクロプロセッサ用電圧監視IC 1個


416P 42H1 G2 詳細不明 1個



winbond 25Q32JWIQ W25Q32JW-IQ 32Mbit QuadSPI NORフラッシュメモリ 66個 ※画像には65個しかないが後から1個発見
4bitずつデータ転送ができるSPIフラッシュメモリです。1bitや2bitの転送モードもあるようです。
電源電圧が1.8Vであり、5Vや3.3Vのマイコンでは使いにくそうです。


3段目左から、

8CJC 501 59個 ※画像には58個しかないが後から1個発見
8CHN 991 2個
8CHF 373 5個
WSON10パッケージの謎ICです。
MonolithicPowerSystems (MPS)のコンバータICでしょうか?
"8CJ"までは型番に応じたマーキングコードで、後ろの1文字がデートコードでしょうか?
下の3文字はロット番号でしょう。



9M15BG MC79M15BG -15V500mA 3端子レギュレータ 2個


ミツミ T600D PST600D システムリセットIC 4.2V 2個


SII S812 50HG S-81250HG 5V100mA200mW 3端子レギュレータ 8個



ROHM 851A1487 PRM851A IrDA Ver.1.0 赤外トランシーバ 3個
↑秋月電子でこの部品を使用したモジュールが販売されています。


東芝 P260J TLP260J フォトトライアック 600V2A 46個
↑現在秋月電子で販売されています。


ダイオード

4段目

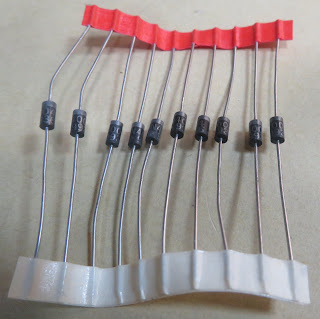

1N4004 400V1A 整流用ダイオード 10個


PANJIT PJ0349 SK54 40V5A ショットキーバリアダイオード 3個
↑現在秋月電子で販売されています。


F AU12 詳細不明ダイオード? 7個


S39 詳細不明ダイオード? 3個


LED

PARA LIGHT EP204K-150G1R1B1-CA RGB パワーLED 5個
↑現在秋月電子で販売されています。


赤色3mm LED 詳細不明 27個


センサ

Macron International Group MI1116C CdSセル 防滴タイプ 14個


34種類345個の半導体パーツが入っていました。


次はコンデンサ・抵抗編です。
