秋月 お楽しみ袋 2018：その他部品・キット編
注意：部品特性およびデータシートなどは間違えている可能性があります。
この記事の内容を鵜呑みにし、事故や損失を招いた場合でも当方は一切の責任は負いかねます。自己責任でお願いします。
この記事の内容を鵜呑みにし、事故や損失を招いた場合でも当方は一切の責任は負いかねます。自己責任でお願いします。
基板・ネジ・LCD等
AE-877ICE_B 基板2枚
PIC16C877をエミュレートするキットの基板のようです。
http://akizukidenshi.com/download/kairo/%E3%83%87%E3%83%BC%E3%82%BF/%E3%83%9E%E3%82%A4%E3%82%B3%E3%83%B3%E9%96%A2%E4%BF%82/A012_AKI-877%20ICE.pdf
↑トリセツ
24文字x2行キャラクタ表示液晶モジュール 1個
LCDチップで有名なHD44780が使われています。
最近まで秋月電子で扱われていたようですが取り扱いが終了してしまいました。
AE-DTMF 基板1枚
DTMF解読機キットの基板のようです。
http://akizukidenshi.com/download/kairo/%E3%83%87%E3%83%BC%E3%82%BF/%E9%9F%B3%E9%9F%BF%E9%96%A2%E4%BF%82/F02_DTMF.pdf
↑トリセツ
AMPピンコネクタ 10個
仕様がわかりませんでした。

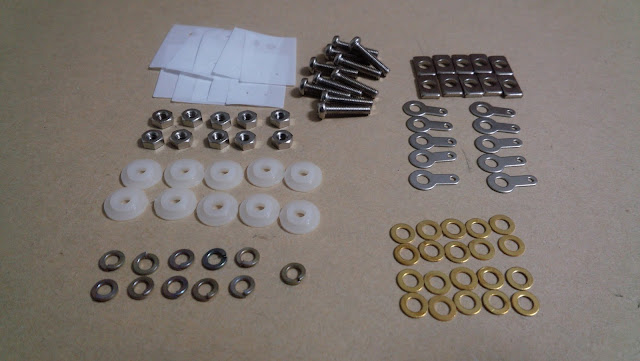

TO-66パッケージトランジスタ ヒートシンクネジセット
ちなみに絶縁ブッシングとタマゴラグの位置が間違っています。（それぞれ逆？）
※このトランジスタはお楽しみ袋に含まれていません。
キットの部品
まずは左上の袋から
http://akizukidenshi.com/download/kairo/%E3%83%87%E3%83%BC%E3%82%BF/%E3%83%9E%E3%82%A4%E3%82%B3%E3%83%B3%E9%96%A2%E4%BF%82/A043_PIC-BASIC%E9%96%8B%E7%99%BA.pdf
↑トリセツ
左上から、
Dサブ9ピン メス コネクタ 1個
http://akizukidenshi.com/catalog/g/gC-00645/
↑秋月電子で現在取り扱っています。
ロープロファイルピンソケット 2x14 1個
http://akizukidenshi.com/catalog/g/gC-01504/
↑秋月電子で現在取り扱っています。
ロープロファイルピンソケット 1x14 1個
http://akizukidenshi.com/catalog/g/gC-00173/
↑秋月電子で現在取り扱っています。
ロープロファイルピンヘッダ 2x20 1個
下の1x20の2列版です。
ロープロファイルピンヘッダ 1x20 1個
http://akizukidenshi.com/catalog/g/gC-07142/
↑秋月電子で現在取り扱っています。
丸型プラ足 5個
http://akizukidenshi.com/catalog/g/gP-00298/
↑秋月電子で現在取り扱っています。
タクトスイッチ 各色 計5個
http://akizukidenshi.com/catalog/g/gP-03646/
↑秋月電子で現在取り扱っています。
よく使う定番のものなので嬉しいです。
赤色LED 詳細不明 8個
パッケージが昔のLED特有の赤色です。
AT24C1024 1個
ATMEL社製のI2c通信1MbitEEPROMです。
http://ww1.microchip.com/downloads/en/devicedoc/doc1471.pdf
↑データシート
マイコン等でちょっと大きめのデータを保存したい時にすごく便利です。
ICソケット 8P 1個
あっても困らない部品の1つです。
電解コンデンサ 日本ケミコン 33μF 16V 85℃ SMGシリーズ
http://www.chemi-con.co.jp/catalog/pdf/al-j/al-sepa-j/004-lead/al-smg-j-2018.pdf
↑データシート
炭素被膜抵抗
4.7kΩ 1/8W 3個
470Ω 1/8W 1個
半固定抵抗 102 1kΩ 1個
http://akizukidenshi.com/catalog/g/gP-06060/
↑秋月電子で現在取り扱っています。
ジャンパピン 各色 4個
http://akizukidenshi.com/catalog/g/gP-03687/
↑秋月電子で現在取り扱っています。
2.1mm 標準 DCジャック 1個
http://akizukidenshi.com/catalog/g/gC-00077/
↑秋月電子で現在取り扱っています。
使い道が思いつきません。
2列目
http://akizukidenshi.com/download/kairo/%E3%83%87%E3%83%BC%E3%82%BF/%E5%88%B6%E5%BE%A1%E3%83%BB%E3%83%A2%E3%83%BC%E3%82%BF%E3%83%BC%E3%83%BB%E3%83%AA%E3%83%A2%E3%82%B3%E3%83%B3/%E5%A4%9A%E6%A9%9F%E8%83%BD%E3%83%AA%E3%83%A2%E3%82%B3%E3%83%B3%E3%82%AD%E3%83%83%E3%83%88.pdf
↑トリセツ
左上から、
富士通 FT5754M 2個
4素子入りダーリントンNPNトランジスタです。
Vce:150V Ic:3A
http://akizukidenshi.com/catalog/g/gI-00182/
↑秋月電子で現在取り扱っています。
ステッピングモーターの駆動用にうってつけです。
電解コンデンサ 日本ケミコン 10μF 16V 85℃ シリーズ不明 1個
炭素被膜抵抗
1kΩ 1/4W 1個
2.2kΩ 1/4W 1個
3.3Ω 1/4W 8個
47kΩ 1/4W 1個
赤外リモコン プログラム済み PIC18C57 1個
icソケット 28P 600mil 1個
http://akizukidenshi.com/catalog/g/gP-00012/
↑秋月電子で現在取り扱っています。
積層セラミックコンデンサ 104 0.1μF 50V 1個
http://akizukidenshi.com/catalog/g/gP-00090/
↑秋月電子で現在取り扱っています。
パスコンとして需要があるので嬉しいです。
T7805CT 5V 3端子レギュレータ 1個
SPS-445 赤外線リモコン受信モジュール 1個
http://akizukidenshi.com/catalog/g/gI-00585/
↑秋月電子で現在取り扱っています。
2SC1213 NPNトランジスタ Vce:35V Ic:500mA 1個
http://www.suzushoweb.com/pdf_file/2800000000046.pdf
↑データシート
コンデンサ入りセラミック発振子(セラロック) 3.5MHz 1個
赤色LED 詳細不明 1個
セラロックが2つ入っていたりと少し不思議なキットです。
左から、
C基板 1枚
今秋月電子で売られているものの1つ前の世代の基板です。
AT90S1200 1個
ATMEL社のマイコンです。フラッシュの内容は確認していません。
https://avr.jp/user/DS/PDF/90S1200.pdf
↑データシート
JRC NJM7805A 5V 1A 3端子レギュレータ 1個
http://akizukidenshi.com/catalog/g/gI-08678/
↑秋月電子で現在取り扱っています。
電解コンデンサ 日本ケミコン 10μF 16V 85℃ シリーズ不明 1個
村田製作所 コンデンサ入りセラミック発振子(セラロック) 4MHz 2個
http://akizukidenshi.com/catalog/g/gP-00149/
↑秋月電子で現在取り扱っています。
黄色LED 詳細不明 4個
赤色LED 詳細不明 5個
緑色LED 詳細不明 8個
積層セラミックコンデンサ 104 0.1μF 50V 5個
http://akizukidenshi.com/catalog/g/gP-00090/
↑秋月電子で現在取り扱っています。
炭素被膜抵抗
100Ω 1/4W 1個
330Ω 1/8W 2個
4.7kΩ 1/8W 1個
47kΩ 1/8W 3個
http://akizukidenshi.com/download/kairo/%E3%83%87%E3%83%BC%E3%82%BF/%E6%98%A0%E5%83%8F%E9%96%A2%E4%BF%82/D010_VA%E3%82%B3%E3%83%B3%E3%83%90%E3%83%BC%E3%82%BF.pdf
↑トリセツ
中段の上から、
炭素被膜抵抗
75Ω 1/4W 1個
510Ω 1/4W 1個
220Ω 1/4W 1個
390Ω 1/4W 2個
910Ω 1/4W 1個
2kΩ 1/4W 1個
3.9kΩ 1/4W 1個
4.7kΩ 1/4W 1個
9.1kΩ 1/4W 1個
10kΩ 1/4W 3個
15kΩ 1/4W 1個
22kΩ 1/4W 1個
24kΩ 1/4W 1個
100kΩ 1/4W 1個
180kΩ 1/4W 1個
390kΩ 1/4W 1個
上から、
電解コンデンサ
ルビコン 470μF 16V 85℃ YKシリーズ 1個
ルビコン 4.7μF 50V 85℃ YKシリーズ 1個
ルビコン 100μF 10V 85℃ YKシリーズ 3個
ルビコン 22μF 16V 85℃ YKシリーズ 3個
日本ケミコン 10μF 16V 85℃ シリーズ不明 7個
フィルムコンデンサ
ニッセイ 683J 0.0683μF 2個
ニッセイ 105 1μF 2個
セラミックコンデンサ
103 0.01μF 3個
101 100pF 2個
22 22pF 1個
18 18pF 1個
10 10pF 2個
積層セラミックコンデンサ 104 0.1μF 50V 1個
http://akizukidenshi.com/catalog/g/gP-00090/
↑秋月電子で現在取り扱っています。
JRC 78L05A 5V 100mA 3端子レギュレータ 1個
http://akizukidenshi.com/catalog/g/gI-09173/
http://akizukidenshi.com/catalog/g/gP-00090/
↑秋月電子で現在取り扱っています。
JRC 78L05A 5V 100mA 3端子レギュレータ 1個
http://akizukidenshi.com/catalog/g/gI-09173/
↑秋月電子で現在取り扱っています。
2SC1213 NPNトランジスタ Vce:35V Ic:500mA 1個
http://www.suzushoweb.com/pdf_file/2800000000046.pdf
↑データシート
JRC NJM386BD オーディオアンプIC 1個
http://akizukidenshi.com/catalog/g/gI-00022/
↑秋月電子で現在取り扱っています。
割と有名なオーディオアンプです。
JRC NJM2267D 2回路入75Ωドライバ内蔵6dBビデオアンプ 2個
http://akizukidenshi.com/catalog/g/gI-00014/
2SC1213 NPNトランジスタ Vce:35V Ic:500mA 1個
http://www.suzushoweb.com/pdf_file/2800000000046.pdf
↑データシート
JRC NJM386BD オーディオアンプIC 1個
http://akizukidenshi.com/catalog/g/gI-00022/
↑秋月電子で現在取り扱っています。
割と有名なオーディオアンプです。
JRC NJM2267D 2回路入75Ωドライバ内蔵6dBビデオアンプ 2個
http://akizukidenshi.com/catalog/g/gI-00014/
18μH インダクタ 2個
半固定抵抗
502 5kΩ 1個
http://akizukidenshi.com/catalog/g/gP-02689/
↑秋月電子で現在取り扱っています。
103 10kΩ 2個
http://akizukidenshi.com/catalog/g/gP-06063/
↑秋月電子で現在取り扱っています。
RCAジャック RJ-2290N/Y(黄) 1個
http://akizukidenshi.com/catalog/g/gC-00152/
↑秋月電子で現在取り扱っています。
高精度の抵抗や多回転半固定抵抗など計測器系のキットのパーツのようです。
左上から、
0.1Ω 3W 1個
金属被膜抵抗
10Ω 1/4W 1個
1kΩ 1/4W 1個
10kΩ 1/4W 1個
3.3kΩ 1/4W 1個
1MΩ 1/4W 2個
10MΩ 1/4W 2個
多回転半固定抵抗 5kΩ 1個
ツェナーダイオード RD5.1EB2 5.1V 1個
NECのツェナーダイオードです。
フィルムコンデンサ
ニッセイ 332J 0.0033μF 1個
104 0.1μF 1個
セラミックコンデンサ 33 33pF 2個
積層セラミックコンデンサ 104 0.1μF 50V 1個
圧電スピーカ 詳細不明 1個
電池スナップ 1個
その他部品
バリスタ
511KD10 74個
バリスタ電圧 510V非クリッピング電圧 AC320V DC415V
購入当時、「高圧セラコンいっぱい入ってるやったー！！」と思って買ってみたらバリスタでした。微妙に使いにくい電圧なので部品箱の肥やしなってしまいそうです。
次は半導体編です。
秋月 お楽しみ袋 2018：半導体編
