SHARP 書院 WD-A620の分解

注意：この記事の内容を鵜呑みにし、事故や損失を招いた場合でも当方は一切の責任は負いかねます。自己責任でお願いします。

ワープロ分解シリーズです。

ICの生産年は1990年台が多いです。

CPUはNECのFDC入りV40(μPD70250GJ-10)が入っていました。

汎用ロジックICは少なく、ゲートアレイでまとめられています。

「SC65044GD039 μPD65044GD-039」 NEC CMOS-5 4440ゲート ゲートアレイ

「CS65031G429 VHI65031GF429 μPD65031」 NEC CMOS-4 3575ゲート ゲートアレイ

「SHARP LZ95D15」 SHARP 詳細不明

「HM51540ZP-12XL」 日立 DRAM 256K*4bit 2個

「MCM514256AZ10」 モトローラ DRAM 256K*4bit 2個

「HM53461ZP-12」 日立 マルチポートビデオDRAM 64K*4bit 2個

「LH538035 LH538000」 SHARP 1M*8bit/512K*16bit MaskROM

「LH538037 LH538000」 SHARP 1M*8bit/512K*16bit MaskROM

「SHARP SC238000SHH」 不明 1M*8bit/512K*16bit? MaskROM

「SHARP SC62308BPC10 HN62308BP-C10」 日立 1M*8bit MaskROM

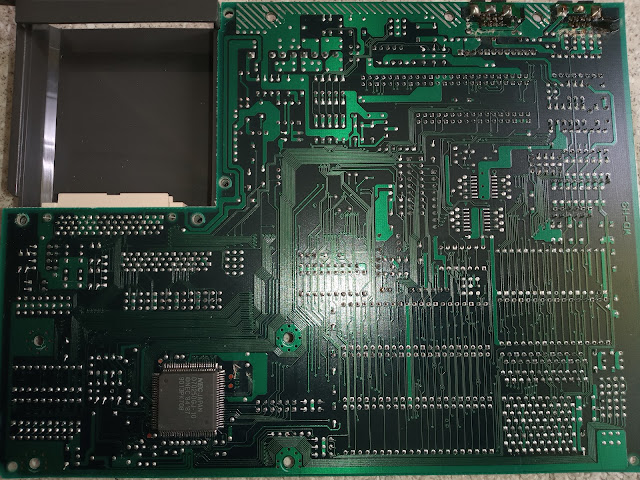

基板裏にはFDC付きV40があります。

 「D70250GJ-10」 μPD70250GJ-10  V40FD

FDC入りのV40です。

あまり見かけない少しレアなプロセッサです。

FDDはミツミのD357Bが入っていました。

YAMAHAのV50に入っているタイプと同等のもののようです。

電源用コネクタが無いので、MSX等で使用したい場合には基板のパターンカットなどする必要があります。
