2024年4月28日日曜日

秋月 八潮店 お楽しみ袋 八潮店 2024:コネクタ・スイッチ・圧着端子編

  秋月 お楽しみ袋 2024:コネクタ・スイッチ・圧着端子編


↓これまでの福箱・お楽しみ袋

注意：部品特性およびデータシートなどは間違えている可能性があります。
この記事の内容を鵜呑みにし、事故や損失を招いた場合でも当方は一切の責任は負いかねます。自己責任でお願いします。

今回の袋は圧着端子がまあまあ入っています。

秋月 八潮店 お楽しみ袋 2024のコネクタ・スイッチ・圧着端子編です。




・コネクタ



1段目左から、
L字ピンヘッダ PH-1x40RG(2) 1x40 1個
↑現在秋月電子で販売されています。


L字ピンヘッダ 1x16 1個
途中で折られています。


L字ピンヘッダ PH-1X6RG 1x6 5個
↑現在秋月電子で販売されています。


L字ピンヘッダ 1x4 11個
途中で折られています。腐食痕もあります。

2段目左から、
ピンヘッダ 2x8 1個
途中で折られています。


ピンヘッダ PH-2x7SG 2x7 3個
↑現在秋月電子で販売されています。


丸ピンIC用連結ソケット 6604P-09G-121-F6 1x9 12個
↑現在秋月電子で販売されています。


ロープロファイルピンソケット 2214S-10G-57 2x5 1個
↑現在秋月電子で販売されています。


ピンソケット FH-1x6SG/RH 1x6 4個
↑現在秋月電子で販売されています。


ピンソケットの端子 1個

3段目左から、
OMRON FPCコネクタ XF3B-6745-31AE 0.3mmピッチ67P XF3Bシリーズ 14個


ヒロセ電機 フレキコネクタ FH12-10S-0.5SH 0.5mmピッチ10P 2個

フレキコネクタDIP化キットに使われているコネクタです。
↑現在秋月電子のフレキコネクタDIP化キット


JST GHコネクタ FH12-10S-0.5SH 2P 6個


USBコネクタ ミニB UX60SC-MB-5ST 1個
↑現在秋月電子のフレキコネクタDIP化キット


ジャンパーピン赤 MJ-254-6R 1個
https://akizukidenshi.com/catalog/g/g103688/
↑現在秋月電子で販売しています。


DCジャック M04-390DJ 電圧区分4 2個
↑過去に秋月電子で販売されていたようです。


スライドスイッチ 2回路2接点 SS-22F32G5 1個



・圧着端子関係

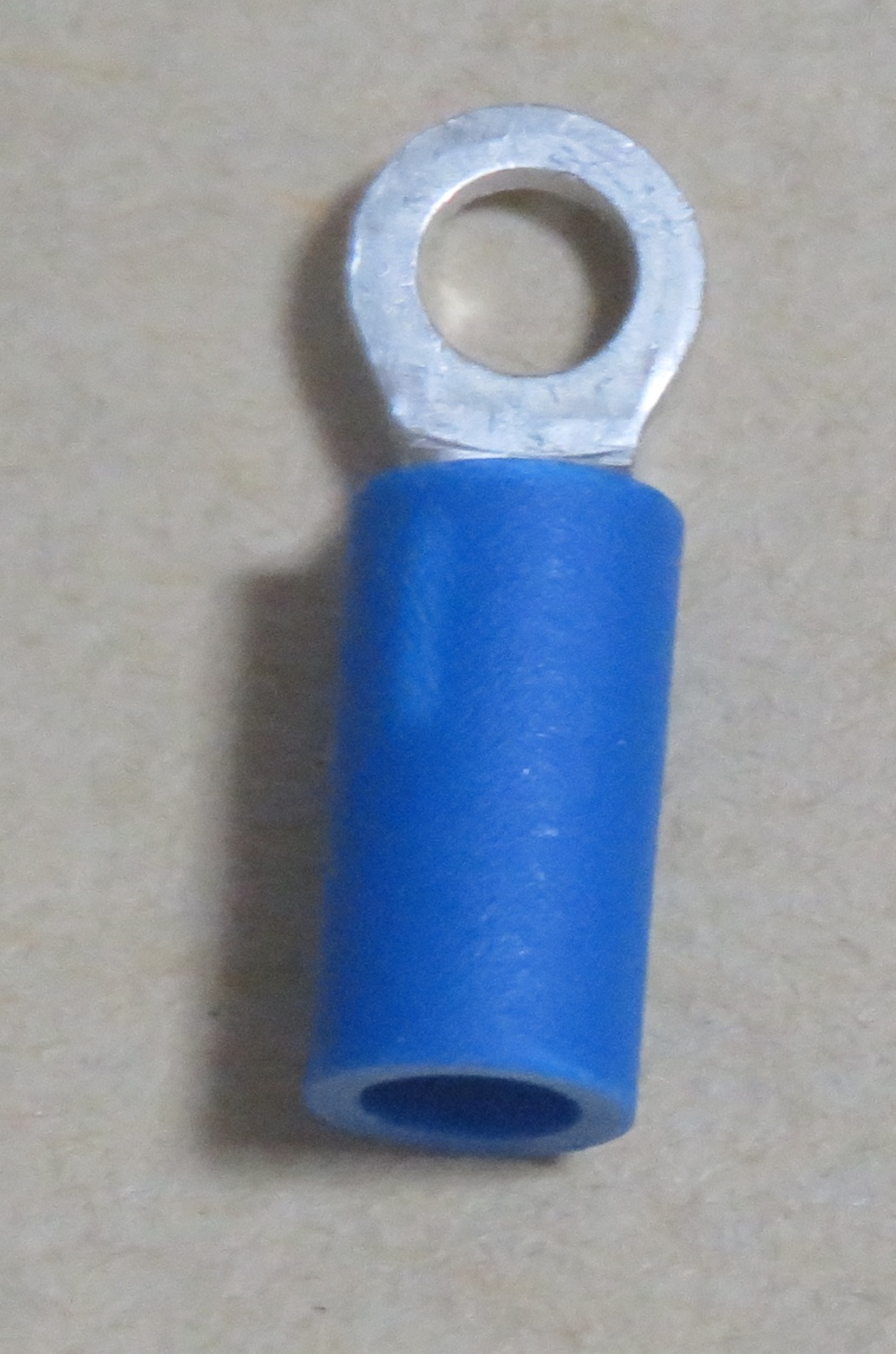

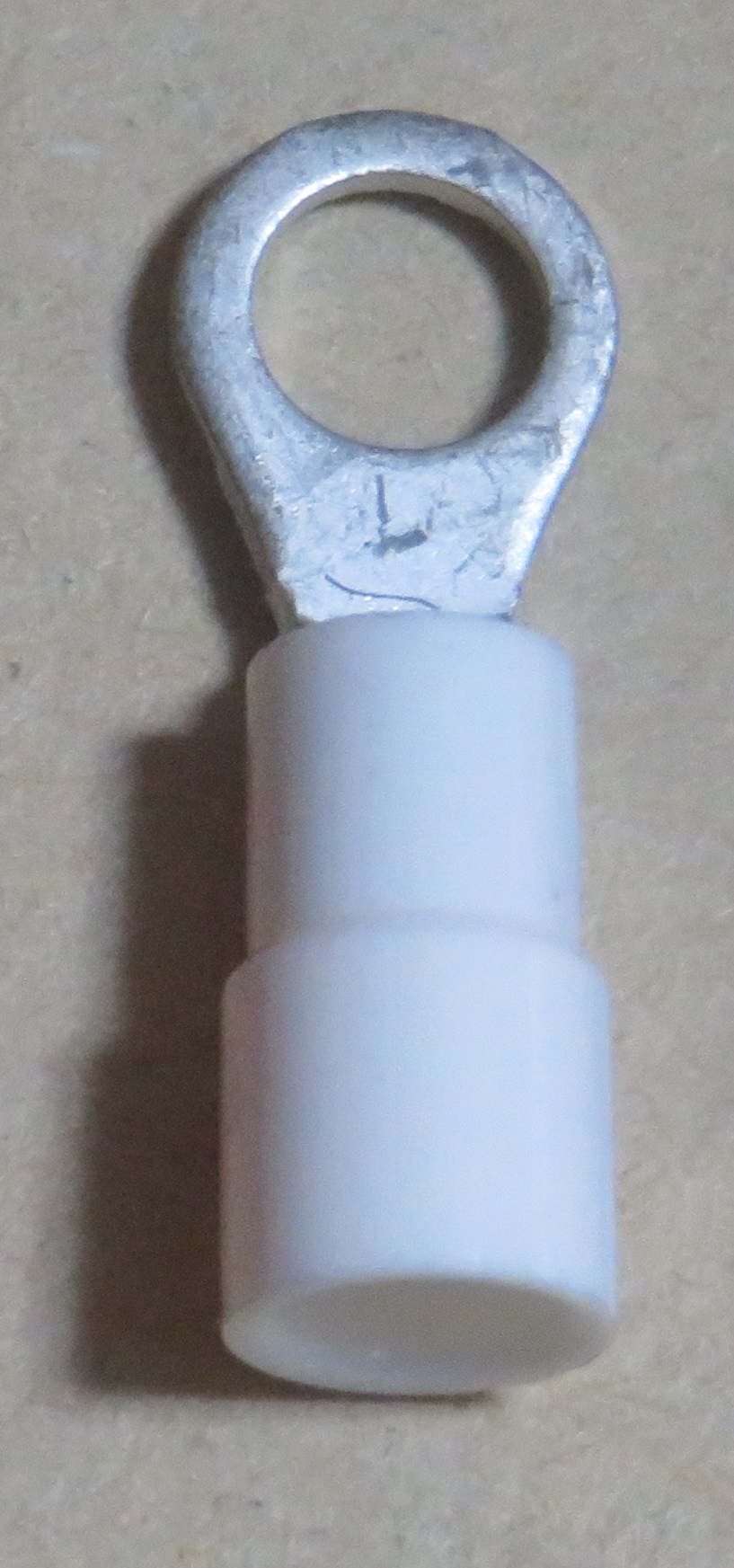

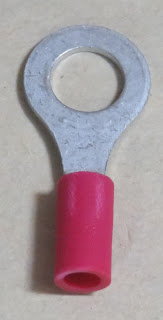

・圧着端子


1段目左から、
冨士端子工業 「14-12」 R14-12 丸型端子 1個


JST 「E JST 2-6」 V2-6 RAA2-6 ビニル絶縁被覆付丸型圧着端子 青 6個


ニチフ 「1.25-6 NTM 22-16」 TMEX 1.25-6-BLU 絶縁被覆付丸型圧着端子 1個


JST 「E JST 1.25-6」 V1.25-6 ビニル絶縁被覆付丸型圧着端子 赤 1個


JST 「E JST 1.25-8」 V1.25-8 ビニル絶縁被覆付丸型圧着端子 赤 1個


JST 「E JST 2-5」 V2-5 ビニル絶縁被覆付丸型圧着端子 赤 2個


JST 「E JST 2-4」 V2-4 ビニル絶縁被覆付丸型圧着端子 赤 2個


JST 「E JST 2-4」 V2-4 ビニル絶縁被覆付丸型圧着端子 青 1個


2段目左から、
ニチフ 「1.25-4 NTM 22-16」 TMEX 1.25-4-BLU （RBD 1.25-4）絶縁被覆付丸型圧着端子 青 2個


ニチフ 「1.25-4 ニチフ 22-16」 TMEX 1.25-4-RED （RBD 1.25-4）絶縁被覆付丸型圧着端子 赤 1個

ニチフ 「1.25-5 ニチフ 22-16」 TMEX 1.25-5-BLU （RBD 1.25-5）絶縁被覆付丸型圧着端子 青 2個

ニチフ 「1.25-5 ニチフ 22-16」 TMEX 1.25-5-CLR (RBD 1.25-5) 絶縁被覆付丸型圧着端子 透明 2個

JST 「E JST 1.25-5」 FV1.25-5 ビニル絶縁被覆付丸型圧着端子 赤 1個

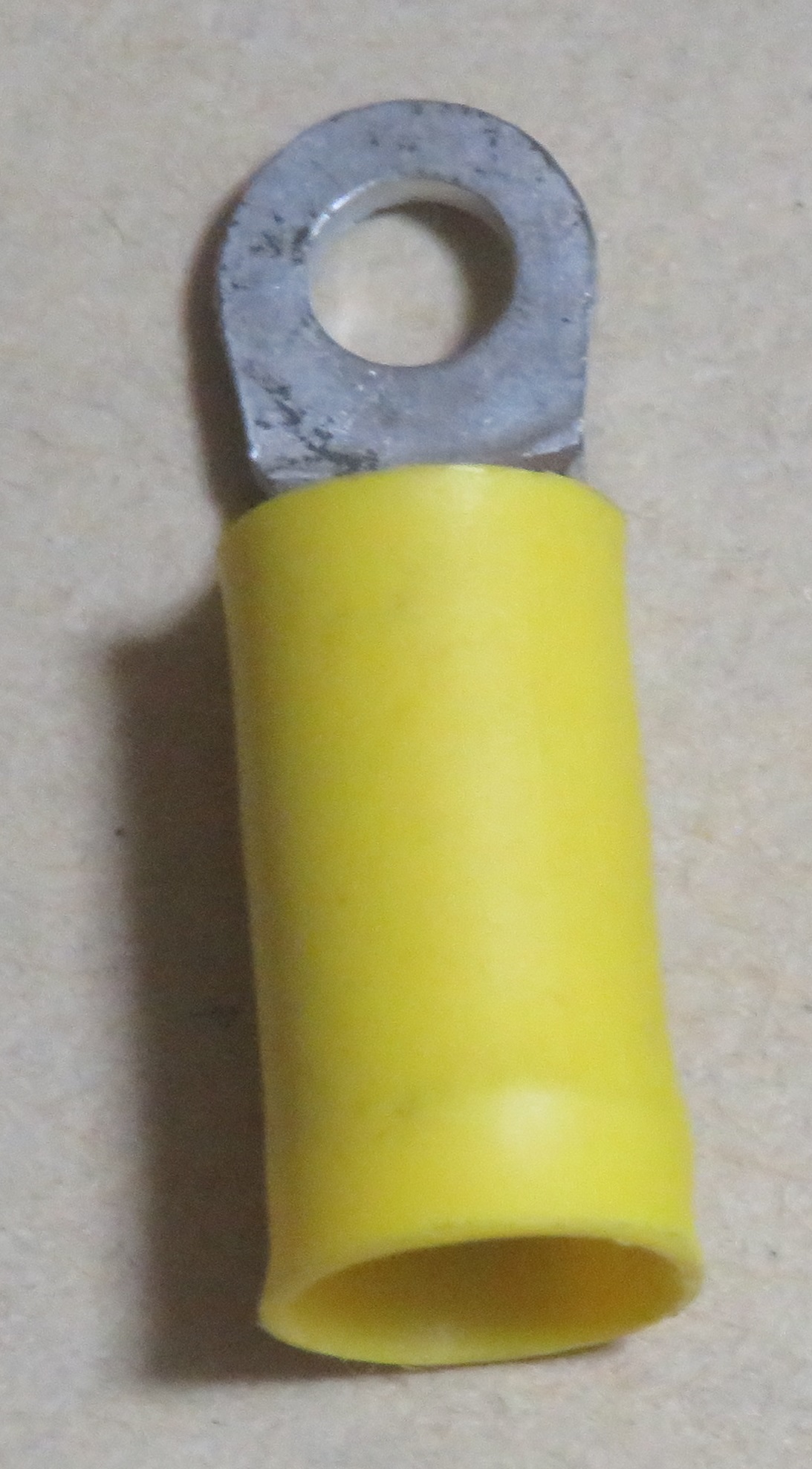

JST 「JST 0.5-5」 V0.5-5 ビニル絶縁被覆付丸型圧着端子 黄 3個


ニチフ 「5.5-3.5N ニチフ 12-10」 TMEX 5.5-3.5N-YEL 絶縁被覆付丸型圧着端子 黄 2個

JST 「E JST 2-3.5」 V2-M3(RAA2-3.5) ビニル絶縁被覆付丸型圧着端子 青 1個
JST 「E JST 2-3.5」 FV2-M3(RAA2-3.5) ビニル絶縁被覆付丸型圧着端子 青 1個


JST 「E JST 5.5-S3」 V2-M3(RAA2-3.5) ビニル絶縁被覆付丸型圧着端子 黄 1個


JST 「2-M4 E JST」 V2-M4 ビニル絶縁被覆付丸型圧着端子 青 1個
JST 「2-M4 E JST」 FV2-M4 ビニル絶縁被覆付丸型圧着端子 青 1個


3段目左から、
ニチフ 「2-3.5 ニチフ 16-14」 TMEX V2-M3-BLU (RAA2-3.5) 絶縁被覆付丸型圧着端子 青 3個


ニチフ 「NT 2-3.5」 TMDV 2-3.5S ビニル絶縁被覆付丸型圧着端子 青 2個


ニチフ 「2-3N NTM 16-14」 TMEX 2-3N-BLU 絶縁被覆付丸型圧着端子 青 2個


ニチフ 「1.25-4M ニチフ 22-16」 TMEX 1.25-4M-BLU 絶縁被覆付丸型圧着端子 青 2個


ニチフ 「2-4S ニチフ 16-14」 TMEX 2-4S-RED 絶縁被覆付丸型圧着端子 赤 1個


JST 「2-M4 E JST」 V2-M4 ビニル絶縁被覆付丸型圧着端子 赤 1個


ニチフ 「1.25-4M ニチフ 22-16」 TMEX 1.25-4M-WHI 絶縁被覆付丸型圧着端子 白 1個


JST 「1.25-M4 E JST」 V1.25-M4 ビニル絶縁被覆付丸型圧着端子 赤 1個


JST 「E JST 1.25-3.5」 V1.25-M3(RAA1.25-3.5) ビニル絶縁被覆付丸型圧着端子 青 1個


JST 「E JST 1.25-3.5」 N1.25-M3(RAC1.25-3.5) ナイロン絶縁被覆付丸型圧着端子 赤 1個


ニチフ 「NT 2-3.5」 TMDV 2-3.5NS ビニル絶縁被覆付丸型圧着端子 青 1個


AMP「AMP 16-14 2*-4」 詳細不明 ビニル絶縁被覆付丸型圧着端子 青 1個


JST 「E JST 2-S3.3」 V2-S3.3 ビニル絶縁被覆付丸型圧着端子 赤 2個


JST 「JST 0.5-4」 V0.5-4 ビニル絶縁被覆付丸型圧着端子 黄 1個


4段目左から、
JST 「E JST 1.25-3.5」 FV1.25-M3 (RBA1.25-3.5) ビニル絶縁被覆付丸型圧着端子 赤 2個


JST 「E JST 2-S3.3」 V2-S3.3 ビニル絶縁被覆付丸型圧着端子 青 3個


JST 「E JST 1.25-3」 V1.25-3(RAA1.25-3) ビニル絶縁被覆付丸型圧着端子 青 1個


ニチフ 「1.25-3S NTM 22-16」 TMEX 1.25-3S-BLU 絶縁被覆付丸型圧着端子 青 3個


不明「D8T 1.25-S3.5」  絶縁被覆付丸型圧着端子 赤 3個


JST 「JST 0.5-2」 FV0.5-2 ビニル絶縁被覆付丸型圧着端子 黄 2個


ニチフ 「NT 1.25-3」 R 1.25-3 丸型圧着端子 1個


5段目左から、

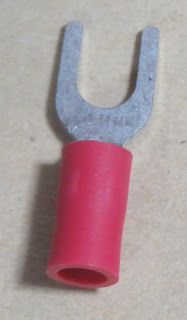

JST 「E JST 1.25-5」 V1.25-5A ビニル絶縁被覆付角先開形端子 赤 1個


ニチフ 「22-16 ニチフ 1.25Y-4M」 TMEX 1.25Y-4M 絶縁被覆付Y先開形圧着端子 青 1個


JST 「E JST 1.25-S4」 V1.25-S4A ビニル絶縁被覆付角先開形端子 赤 1個


JST 「E JST 1.25-S3」 V1.25-S3A ビニル絶縁被覆付角先開形端子 青 2個


JST 「E JST 1.25-S3」 V1.25-S3A ビニル絶縁被覆付角先開形端子 赤 3個


JST 「1.25-B3 E JST」 V1.25-B3A ビニル絶縁被覆付角先開形端子 赤 2個


JST 「1.25-B3 E JST」 V1.25-B3A ビニル絶縁被覆付角先開形端子 青 1個


冨士端子工業 「2-YAS4」 2-YAS4 YAS型 先開型圧着端子 1個


冨士端子工業 「1.25-YAS4」 2-YAS4 YAS型 先開型圧着端子 1個

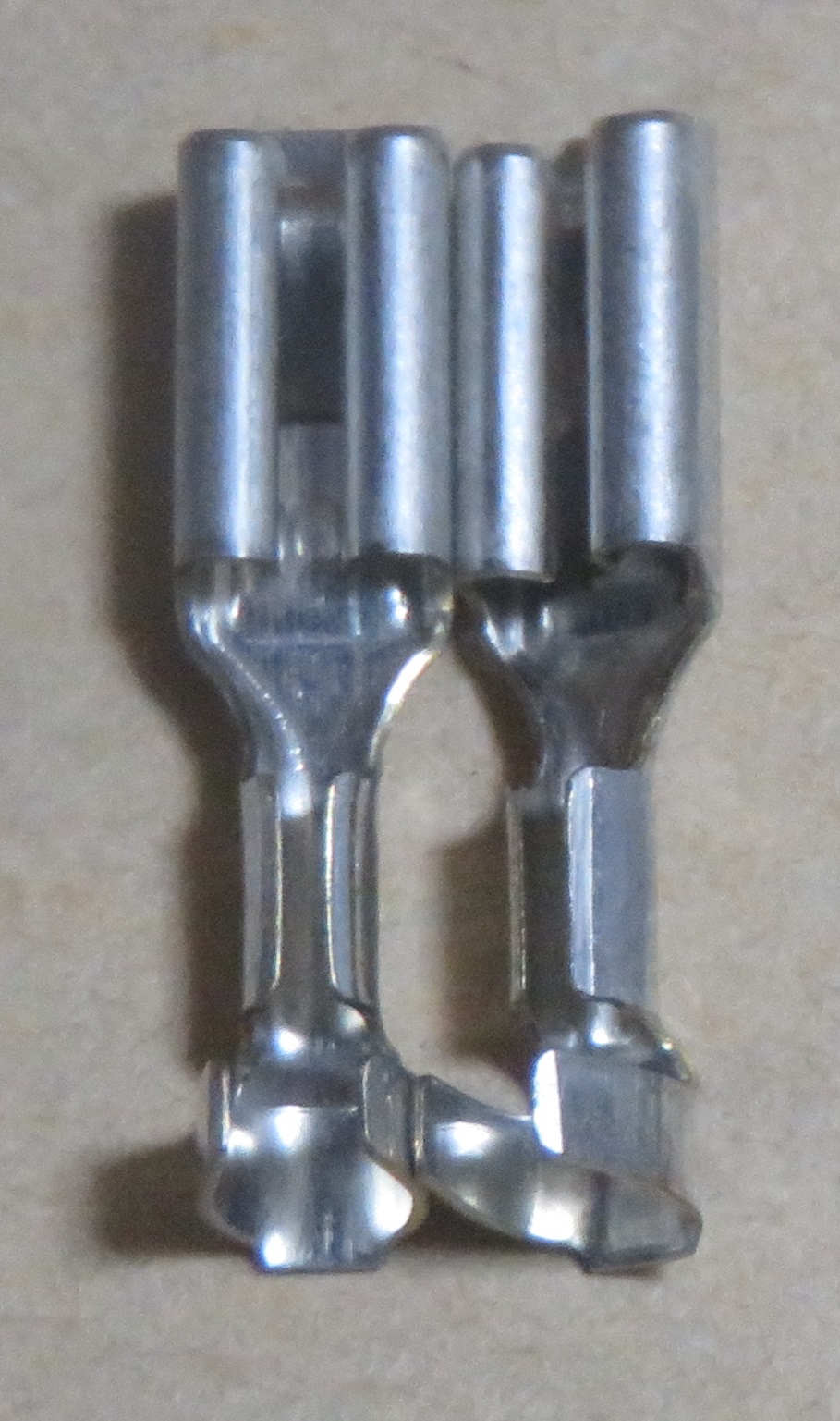

JST 「JST4」 STI-41T-110N ファストン端子 #110 メス 2個


JST 「JST4」 STI-01T-110N ファストン端子 #110 メス 2個


JST 「JST4」 不明 1個


不明 棒端子 1個


JST 「DST 2L」A-2L 棒端子 1個

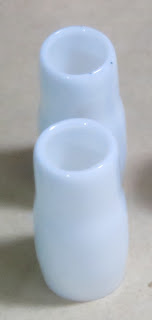

・圧着スリーブ、キャップ等


1段目左から、

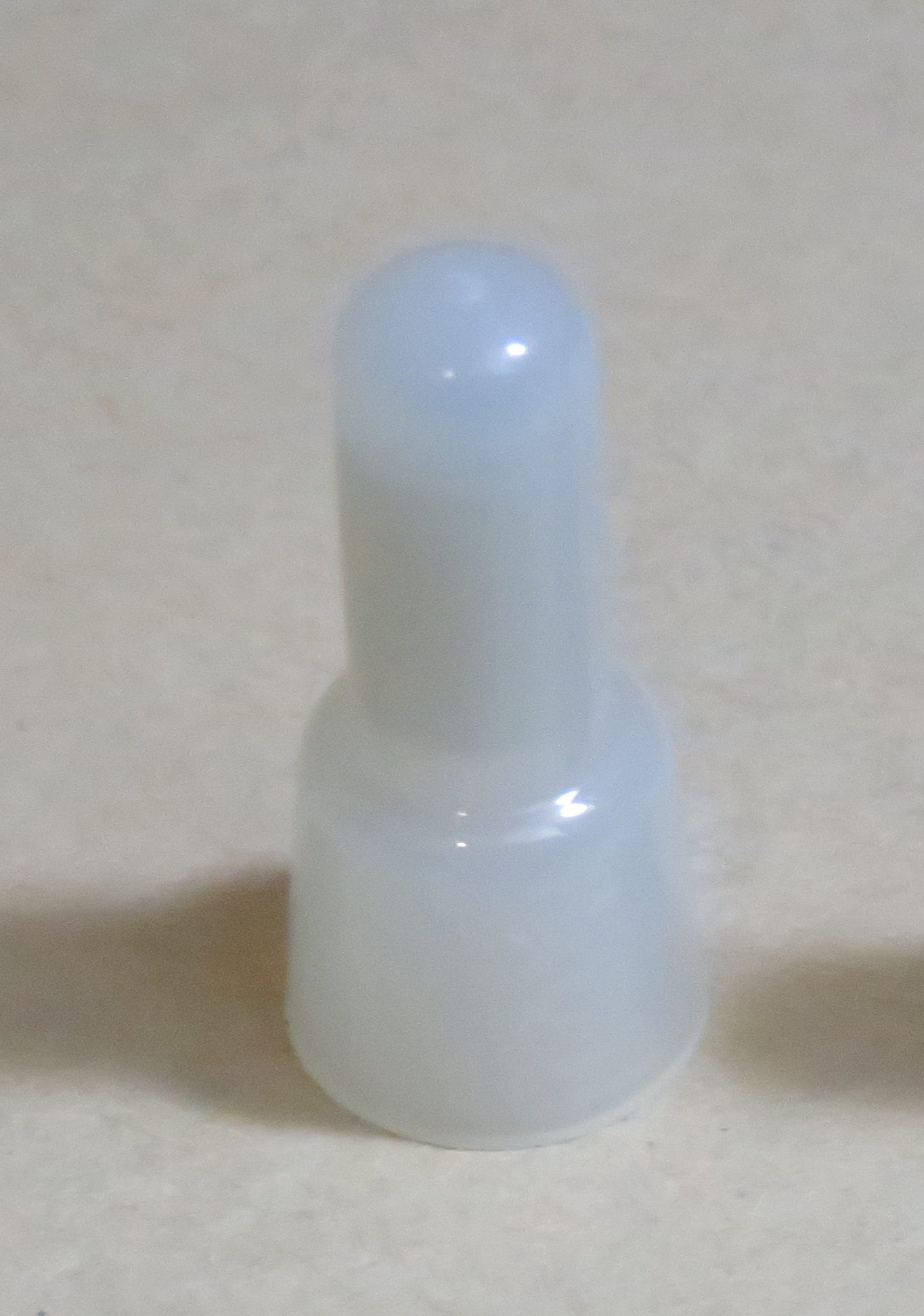

ニチフ 「NT CE5」 CE5 絶縁被覆付閉端接続子 1個


ニチフ 「NT CE2」 CE2 絶縁被覆付閉端接続子 1個


ニチフ 「NT CE1」 CE1 絶縁被覆付閉端接続子 2個


ニチフ 「1614 CE2 ニチフ」 CE2 絶縁被覆付閉端接続子 2個


ニチフ 「1614 EC22 NTM」 EC2-2 絶縁被覆付閉端接続子 1個


ニチフ 「SQ CE1 HP ニチフ」 SQ CE1-HP 防災用 耐熱型閉端接続子 1個


ニチフ 「NTM B-05」 TGV B-05CLR  絶縁被覆付圧着スリーブ 1個


2段目左から、
ニチフ? TIC 22  絶縁キャップ 黄 1個


ニチフ? TIC 14  絶縁キャップ 黒 1個


ニチフ? TIC 14  絶縁キャップ 黒 10個


ニチフ? TIC 14  絶縁キャップ 黄 6個

ニチフ? TIC 14  絶縁キャップ 緑 4個


ニチフ? TIC 14  絶縁キャップ 白 2個


ニチフ? TIC 14  絶縁キャップ 青 1個


ニチフ? TIC 5.5  絶縁キャップ 緑 1個


ニチフ? TIC 5.5  絶縁キャップ 黒 1個


ニチフ? TIC 3.5  絶縁キャップ 赤 1個


ニチフ? TIC 3.5  絶縁キャップ 黄 1個


3段目左から、
ニチフ 「ニチフ 8」 VC 8 棒型圧着端子用 絶縁キャップ 1個


詳細不明 絶縁キャップ 11個


詳細不明 絶縁キャップ 3個


ニチフ VC 2 棒型圧着端子用 絶縁キャップ 1個


ニチフ 43926-Fギボシ端子用絶縁キャップ F型 5個


ニチフ 43932-Fギボシ端子用絶縁キャップ F型 1個


「16-24 IDEAL A-0 」詳細不明 絶縁キャップ 8個


94種類223個のコネクタ・スイッチ・圧着端子系パーツが入っていました。


次はコネクタ・圧着端子編です。
