CATVコンバータ Scientific Atlanta MODEL 8601DN7Nの分解



電子機器の分解一覧へ


CATVコンバータ Scientific Atlanta MODEL 8601DN7Nの分解

注意:この記事の内容を鵜呑みにし、事故や損失を招いた場合でも当方は一切の責任は負いかねます。自己責任でお願いします。


電子機器分解シリーズです。

本機はスクランブルがかかった有料放送を視聴するためのCATVコンバータです。
本体裏面にあるコードを事業者に通知することによって、加入情報を判別するようです。






・上部のサブボード

「376670 © SCI-ATL 1990 161 634100」 詳細不明 NTSC系信号処理用アナログIC?
「CXA1126S」 SONY 詳細不明 フィルタ(T400~T403)へ接続後、音声出力へ


・メインボード


「μPA81C」 NEC 7回路入りNPNトランジスタアレイ
7セグメントLEDドライブ用です。

「74HC595AP」 TC74HC595AP 東芝 8bitシフトレジスタ S→P



「B376623A 9628USA0」 詳細不明 EEPROM?

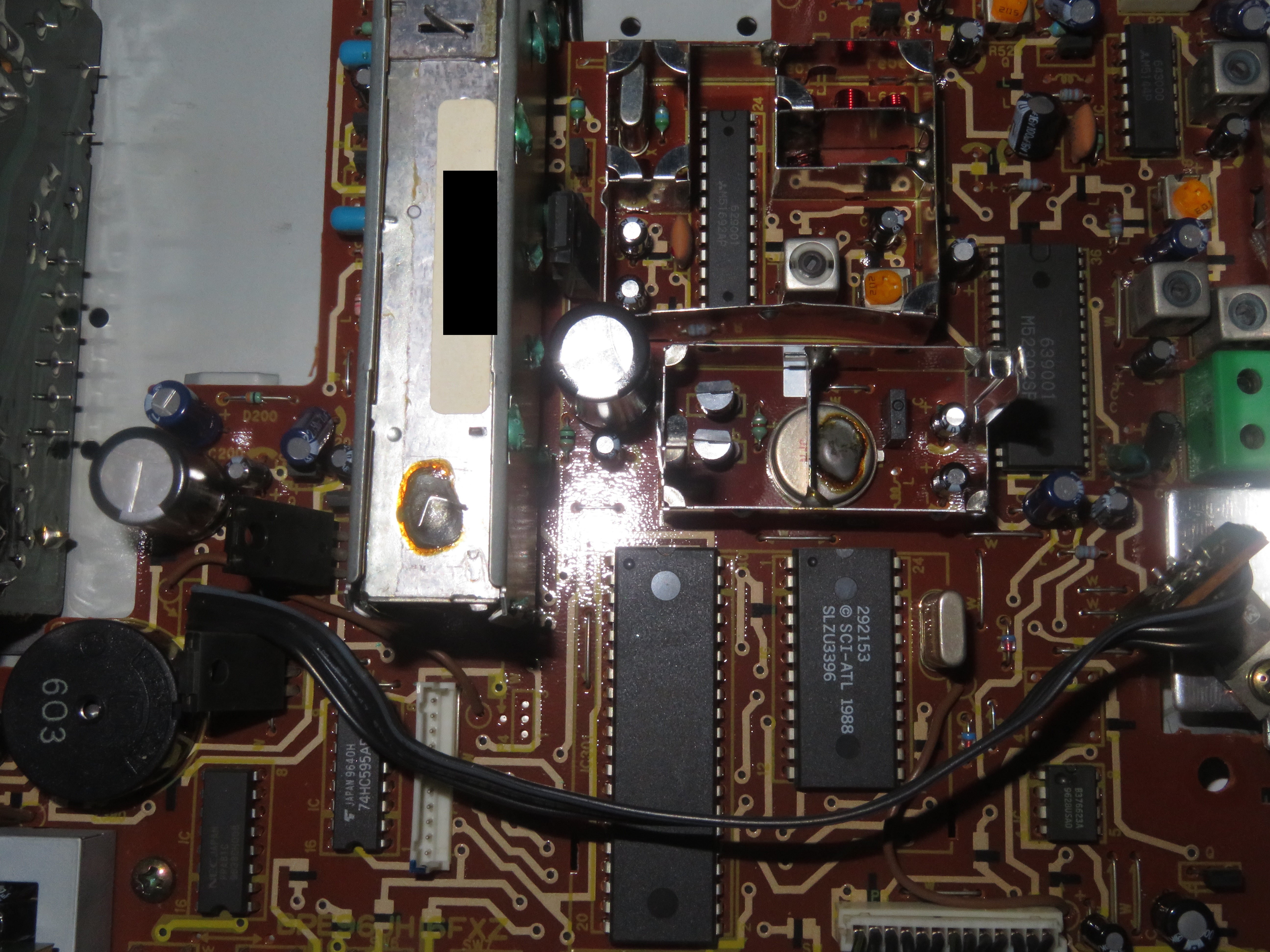

「A466748A © SCI-ATL REV. 208 4B71NCTCTAF9636」 詳細不明 メインコントローラ?
「292153 © SCI-ATL 1988 SLZU3396」 詳細不明




「M51692AP」 三菱 詳細不明 復調関係?



「M5144P」 三菱 TV SOUND IF
「M52302SP」 三菱 詳細不明

・基板裏面(メインコントローラ付近)
