2024年8月18日日曜日

富士通 FMV-BIBLO LIFEBOOK FMV-645NU6C/Wの分解


電子機器の分解一覧へ


富士通 FMV-BIBLO LIFEBOOK FMV-645NU6C/Wの分解

注意：この記事の内容を鵜呑みにし、事故や損失を招いた場合でも当方は一切の責任は負いかねます。自己責任でお願いします。


電子機器分解シリーズです。


ICの生産年は1998~2000年台が多いです。
CPUはIntelのMobile Celeron 450MHz SL3PDが入っていました。

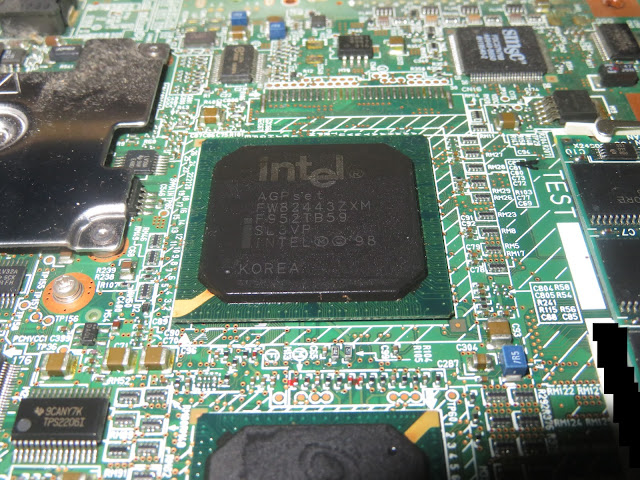

「intel AGPset FW82443ZXM F952TB59 SL3VP」 82443ZX-M 440ZXチップセット (ノースブリッジ)




「intel PCIset FW82371MB F002YA10 SL3CG」 440ZXチップセット (サウスブリッジ)



「RING MB87C504 CA46002-7068」 富士通 詳細不明 ゲートアレイ?



「MB89567C 720」 富士通 F2MC-8L LCDドライバ付きマイクロコントローラ (Mask ROMタイプ)





「SMSC  FDC37N769」 SMSC スーパーI/Oコントローラ

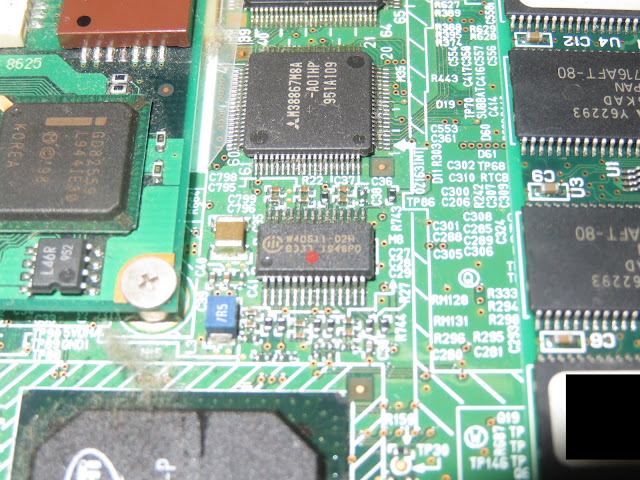

「W40S11-02H」 SD-RAMバッファ



「RAGE Mobility-P 216P0SASA25」 ATI RAGE Mobility-P グラフィック用チップ



「GD82559 L944IE30」 intel 82559 ファスト・イーサネット・コントローラー
「M38867M8A -A01HP」 三菱 740ファミリ 3886マイクロコントローラ (MaskROMタイプ)




「YAMAHA XG YMF744B-Y」 YAMAHA DS-XG サウンドチップセット



・基板裏面





「29F400TC-90PFTN」 MBM29F400TC 富士通 4Mbit フラッシュメモリ




「HYUNDAI GM72V161621ET7」 HYUNDAI 512K x 16bit x 2bank SD-RAM



「L006A529 SL3PD KC 450/128」 KC80526NY450128 Intel Mobile Celeron 450MHz CPU


・音関係の基板






「AKM AK4543VQ」 AKM AC'97 Rev2.1 マルチメディアオーディオコーディック 18bit DAC/ADC





「BH7821BFP」 ROHM ヘッドフォン/スピーカ用オーディオアンプ



電子機器の分解一覧へ
