2024年12月30日月曜日

SONY 漢字ビデオタイトラ XV-J1000 の分解




SONY 漢字ビデオタイトラー XV-J1000 の分解



注意：この記事の内容を鵜呑みにし、事故や損失を招いた場合でも当方は一切の責任は負いかねます。自己責任でお願いします。


電子機器分解シリーズです。

本機はビデオタイトラというもので、複数の映像入力したものに字幕やワイプを加えて映像を出力するものです。

SONYの漢字ビデオタイトラといえば、中身がMSX2のXV-J550 / XV-J550やXV-J770 / XV-J777あたりが有名ですが、この漢字ビデオタイトラXV-J1000はMSXではありません。

XV-J1000(基板型番DV-24、ビデオ処理チップ VDNX11-01TM2 1641F1078 1994年頃製)の中身はVIDEONICSの完全OEM品で、
VIDEONICS TITLEMAKER TM-1P (基板型番TITLER BOARD、ビデオ処理チップ C18990 VDNX09-01 TITLER 1992年頃製)の後継器である
VIDEONICS TITLEMAKER 2000 (基板型番TM2000、ビデオ処理チップ VDNX11-01TM2 1641F1078 1994年頃製)に仕様的にだいぶ近いです。




ICの生産年は1994年台が多いです。

MPUはモトローラのMC68HC001 (MC68HC001FN8)が入っていました。


「VIDEONICS VDNX11-01TM2 1641F1078」  VIDEONICS VDNX11-01TM2 1641F1078 ビデオ処理チップ 詳細不明


「SONY CXK58257AP-10LL」 SONY CXK58257AP-10LL 32K*8bit 256Kbit SRAM
VDNX11-01TM2と接続されているのでおそらくVRAMです。



「MC68HC001FN8」 MOTOROLA MC68HC001 16-bit MCU
MC68HC000の8ビットデータバスモード追加版のようです。



「SONY CXK58257AP-10LL」 SONY CXK58257AP-10LL 32K*8bit 256Kbit SRAM
メインRAM

「IRMP-0011-02 KM1.87 VID (C)1994」
「TC544000AP-150」 東芝 TC544000AP-150 512K*8bit 4Mbit PROM
メインプログラムROM




「IRMP-0015-01 KL32.1©VTD93」 Samsung 詳細不明 MaskROM
「IRMP-0016-01 BB32.0©VTD93」 Samsung 詳細不明 MaskROM
「IRMP-0018-01 KL48.0©VTD93」 Samsung 詳細不明 MaskROM
「IRMP-0017-01 BB32.1©VTD93」 Samsung 詳細不明 MaskROM

「IRMP-0023-01 BB48.0©VTD93」 Samsung 詳細不明 MaskROM
「IRMP-0024-01 BB48.1©VTD93」 Samsung 詳細不明 MaskROM
「IRMP-0025-01 BB48.2©VTD93」 Samsung 詳細不明 MaskROM
「IRMP-0026-01 BB48.3©VTD93」 Samsung 詳細不明 MaskROM

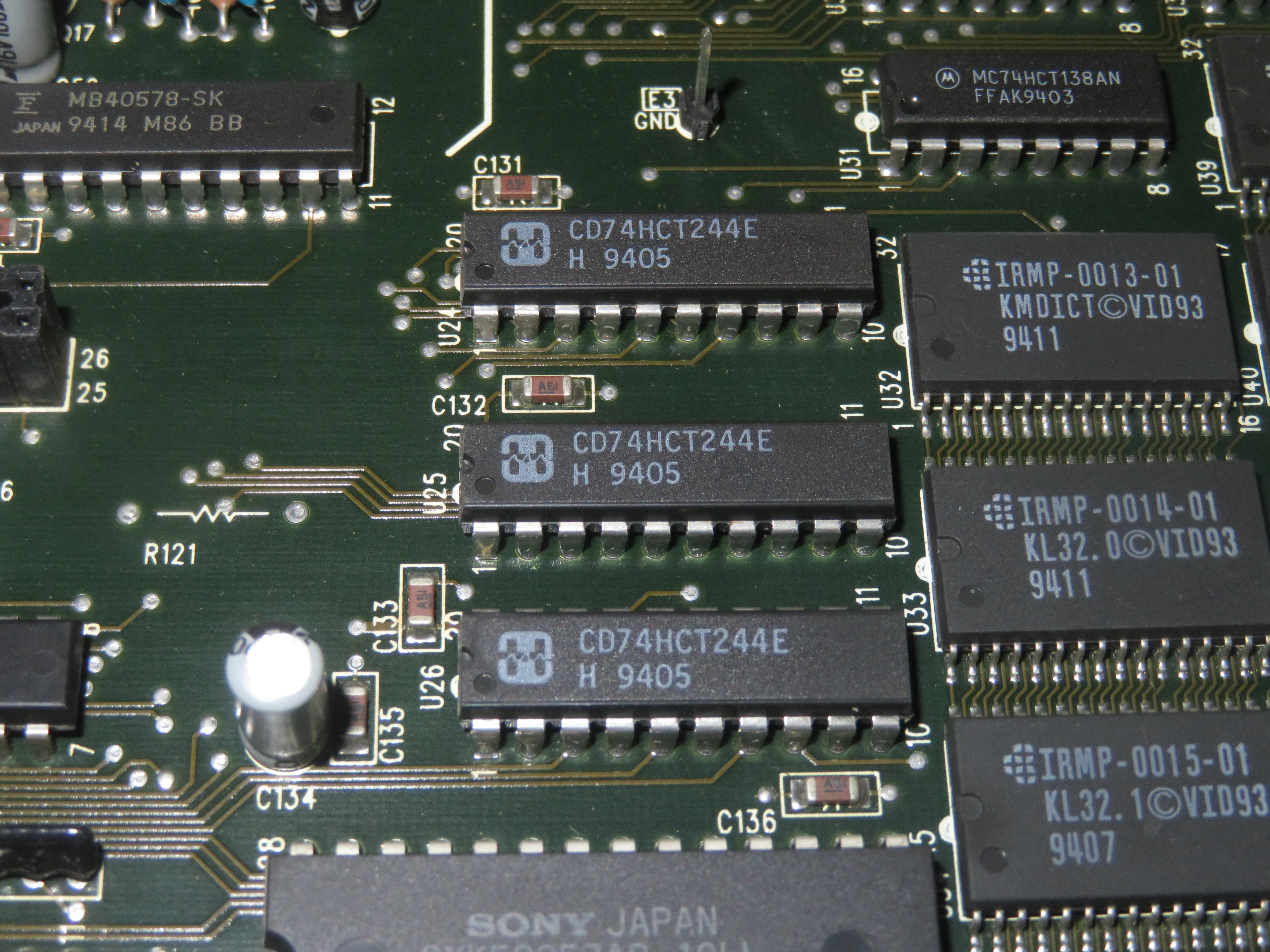

「IRMP-0013-01 KMDICT©VTD93」 Samsung 詳細不明 MaskROM
「IRMP-0014-01 KL32.0©VTD93」 Samsung 詳細不明 MaskROM

「IRMP-0020-01 KL48.1©VTD93」 Samsung 詳細不明 MaskROM
「IRMP-0021-01 KL048.2©VTD93」 Samsung 詳細不明 MaskROM
「IRMP-0022-01 KL48.3©VTD93」 Samsung 詳細不明 MaskROM

すべて32ピンのマスクROMを使っているようです。
1番ピンと32番ピンが接続されているので4MBit品だと思います。

KMDICTが漢字変換辞書ROM、KL32.0～KL32.1が32x32ドットフォントROM、KL48.0～KL48.3が48x48ドットフォントROM、BB32.0～BB32.1とBB48.0～BB48.3がそれぞれのフォントの太文字バージョンなのでしょうか?


「MB40968」 富士通 MB40968 30MHz 2ch 8bit DAC
フォント出力用のDACです。

「D42101C-3」 NEC μPD42101 NTSC用デジタルラインバッファ 910 * 8bit

「M514221A-3R」 沖電気 MSM514221A 256K * 4bit NTSC フィールドメモリ
NTSCの半フレームを保存しておくためのバッファです。




「MB40578-SK」 富士通 MB40578 20Mサンプリング 8bit フラッシュADC
映像取り込み用のADCです。












芸術的な空中配線ですね。












・基板裏面



・キーボード裏面






参考資料


12voltvids
Videonics Titlemaker Repair

12voltvids
Videonics Titlemaker 2000 tear down
