業務用カラオケ 第一興商 DAM-G70 の分解と改造[MIDI音源モジュール化]➀
注意：この記事の内容を鵜呑みにし、事故や損失を招いた場合でも当方は一切の責任は負いかねます。自己責任でお願いします。
電子機器分解シリーズです。
本機はカラオケボックス等で設置される業務用カラオケマシンです。
巷ではSC-88相当の音源モジュールが入っているらしいと話題のカラオケマシンです。
後述する改造を施すと、MIDIの受信が可能となります。
内容が多めなので、ページを2回に分けます。
音源ボードとMIDI音源モジュール化の改造は回りは➁の方にあります。

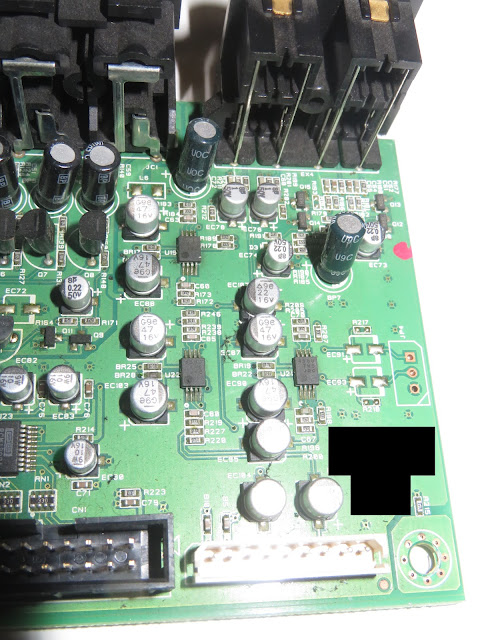

・オーディオIO基板
「BB PCM1803A」 TI PCM1803A 24bit 96kHz ステレオADC
「BB PCM1606E」 TI PCM1606E 24bit 192kHz 6チャンネル・オーバーサイズフィルタ付きDAC
「BU4052BCF」 ROHM BU4052BCF 4000シリーズ 4chアナログマルチプレクサ
「2072」 JRC NJM2072 音声レベル検出IC

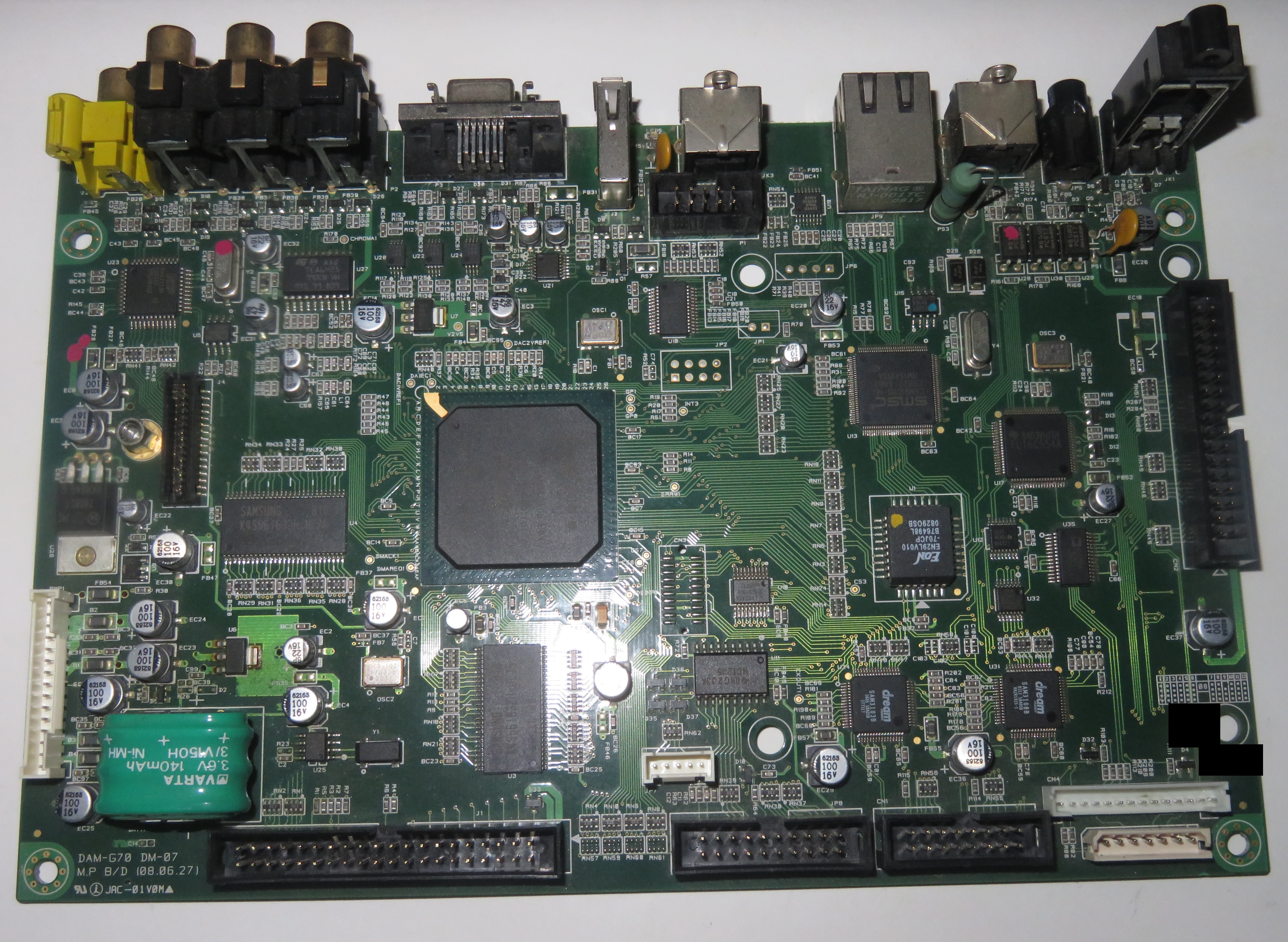

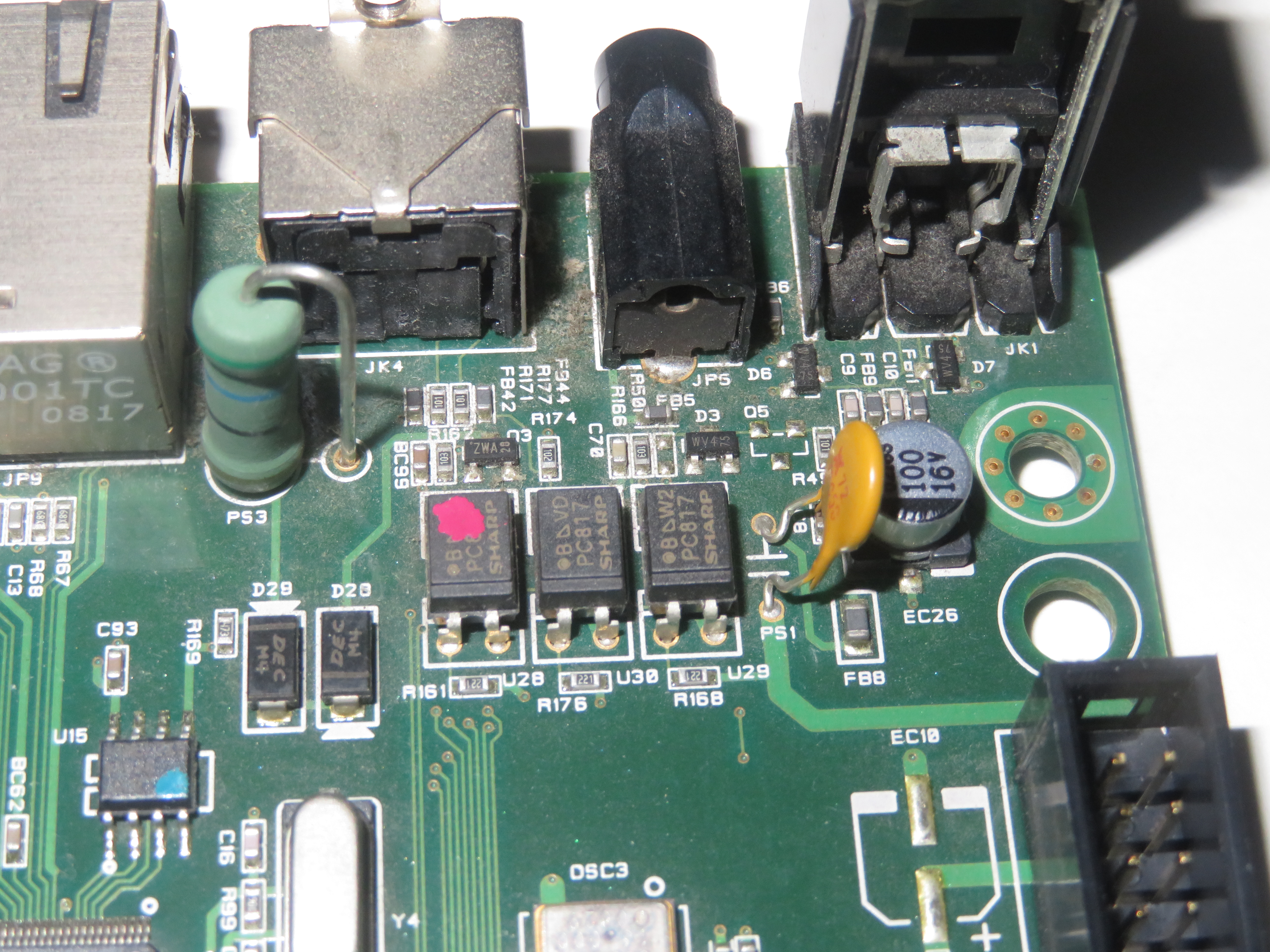

・メイン基板

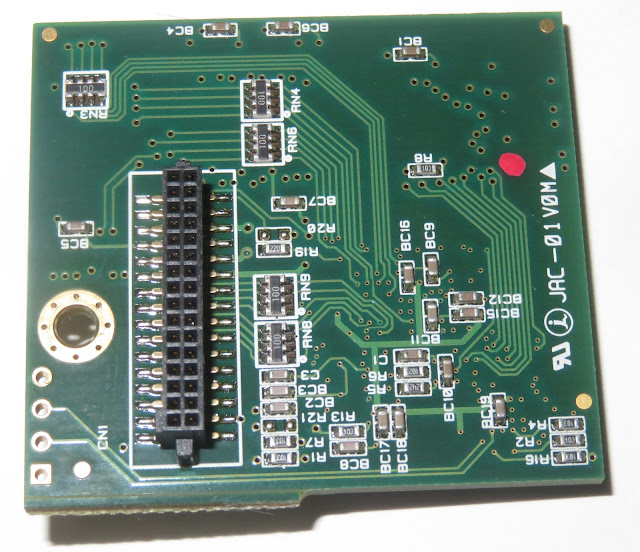

サブ基板が2枚付いています。
左の小さな基板が映像関連DSP、右の大きめのがマイクピッチ・採点関連処理基板です。
「NXP SAA7113H CK6337」 NXP 9bitビデオADC
アナログチューナユニットでよく見かけるようなビデオキャプチャICです。
「ST TEA6425」 ST TEA6425 6入力8出力ビデオスイッチ

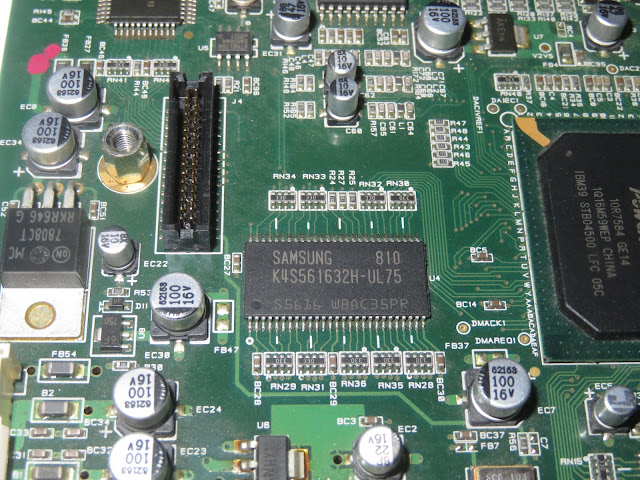

「SAMSUNG K4S561632H-UL75」 SAMSUNG K4S561632H-UL75 64Mx4bit / 32Mx8bit / 16Mx16bit 256Mbit SDRAM
メインシステム用メモリです。
「IBM Digital Set-Top Box Integrated Controller PowerPC 10R7584 GE14 1Q16M59WEP CHINA IBM39 STB04500 LFC 05C」 IBM STB04500 PowerPC 400ファミリ 405core プロセッサ
このカラオケマシンのメインプロセッサです。
「SIPEX SP3243ECA」 SIPEX SP3243ECA RS-232 トランシーバ
「dream SAM3108B」 dream SAM3108 8チャンネルマルチプロセッシングDSP
「dream SAM3103B」 dream SAM3103 ローコストサウンドエフェクトDSP
ハンディカラオケ等でよく見かけるサウンドエフェクト用夢チップです。音源自体は入っていません。
ATMEL PRODUCT GUIDE August 2004 P24より抜粋
「EON EN29LV010 -70JCP」 EON EN29LV010-70JCP 128k x 8bit 1Mbit フラッシュメモリ
位置的にBIOS用でしょうか。
「AD1895A」 Analo Devices AD1895 192kHz ステレオ非同期サンプリングレート・コンバータ
サンプリングされた音声データのサンプリングレートを変換します。
入力と出力間のMCLKとSCLKは同期させる必要がないらしく、使いどころ限られますが便利そうではあります。
「SMSC LAN91C113-NU」 SMSC LAN91C113-NU 10/100Mbps イーサネットコントローラ
「TL16C554A」 TI TL16C554A UARTコントローラ
・マイク音声処理基板
左上にこの基板に用いられている特許が示されています。
特許
US4688464A : Pitch detection apparatus
ピッチ検出
US5301259A : Method and apparatus for generating vocal harmonies
ボーカルハーモニー生成
US5231671A : Method and apparatus for generating vocal harmonies
ボーカルハーモニー生成
US5428708A : Musical entertainment system
カラオケのマイクから取り込んだ音声ピッチを伴奏ピッチに合わせる
US5567901A : Method and apparatus for changing the timbre and/or pitch of audio signals
ピッチシフタ
US5641926A : Method and apparatus for changing the timbre and/or pitch of audio signals
ピッチシフタ
US5986198A : Method and apparatus for changing the timbre and/or pitch of audio signals
ピッチシフタ
特許の内容を見てみると、カラオケのマイク入力音声に関連したものが多いです。
ここから推測すると、この基板は入力音声の採点のためのピッチ検出や音声に特化したピッチ変更を担当しているようです。
中でも特許US5428708Aは、入力した歌声のピッチがずれていたときに入力音声ピッチを補正するものらしく、歌が下手(ピッチがずれている)でも聞こえがよくなるもののようです。面白いですね。
「DSPB56367AG150」 Freescale Semiconductor DSPB56367 24bit オーディオDSP
カラオケのマイク入力音声処理用のDSPです。
「ATMEL AT29LV040A 20TC」 ATMEL AT29LV040A-20TC 512k x 8bit 4Mbit フラッシュメモリ
「ATMEL AT89LS52 16JU」 ATMEL AT89LS52-16JU 8051互換 8bitマイクロコントローラ Flash : 8kByte
4Mbitの大容量SRAMです。
・映像処理基板
DSPのプログラムが入っています。
「SAMSUNG K4S641632K-UC75」 SAMSUNG K4S641632K-UC75 2M x 4bank x 8bit / 1M x 4bank x 16bit 64Mbit SDRAM
映像処理用DSPのメモリです。
「DSP TMS320DSC25 CB」 TI TMS320DM270 ビデオ処理用DSP
DSPコアTMS320C5000と32bit ARM7 コア、画像処理チップが一体となったSoCです。
Panasonicのカラオケマイクでよく見かけます。

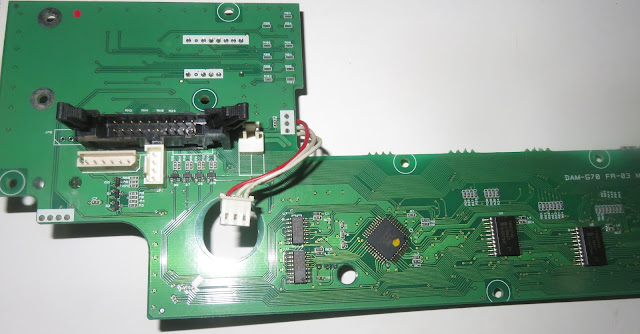

・キースイッチ基板
「ATMEL AT89S52 24AU」 ATMEL AT89S52-24AU 8051互換 8bitマイクロコントローラ Flash : 8kByte
キースキャンとLED表示を担当しています。
「ATMEL ATTINY15L 1PU」 ATMEL ATTINY15L-1PU ATtiny AVRマイクロコントローラ Flash:1kByte
意味深なソケットに刺さっています。
ボリュームのADC用でしょうか。
・VFD
ピン数がやたらと少ないです。
VFDの管内にコントローラチップが乗っています。
「GP1152A01 A」 Futaba GP1152A01A 240x36ドットマトリクス 蛍光表示管 8bitパラレル接続 5V 5W
ノリタケのVFD GU240X64D-K612A8と似ているらしいです。
「Futaba 5P23A037-01」 詳細不明
VFDのコントローラです。

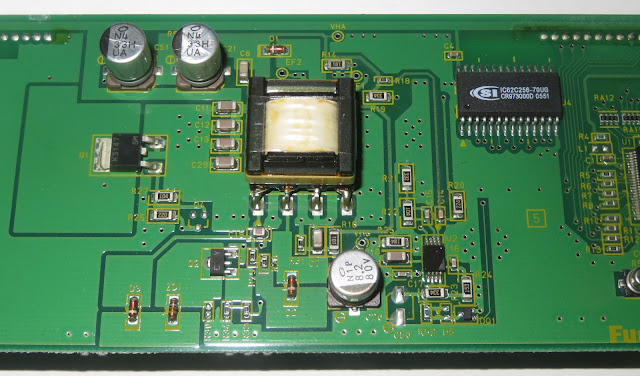

「SI IC62C256-70UG」 SI IC62C256-70UG 32 x8bit 256kbit SRAM
キャラクタ保存用RAMです。
20ピンのフレキケーブルで接続します。
ちょっと調べれば流用できそうです。
・ファンコントローラ、マイクアンプ
・電源
電解コンデンサはすべてSAMYOUNG製です。
SAMYOUNG(三瑩電子工業)は日本ケミコンの韓国進出で設立されたメーカのようです。
KMGやLXZなど日ケミでおなじみのものシリーズ名をしています。
「278RA05」 FAIRCHILD KA278RA05 5V 2A LDO
「1M0565R」 FAIRCHILD KA1M0565R PWMスイッチング電源コントローラMOSFET付き
TOPシリーズと似たようなものです。
「INR 14D182」 1800V バリスタ
やたら強そうなバリスタが入っています。
・サウンドボード
内容が多くなりすぎたので、ページを分けました。
